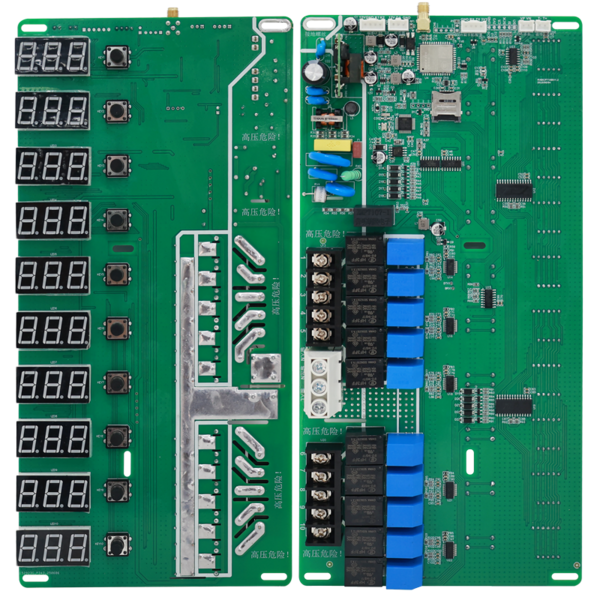

10路电瓶车充电桩主板BCP710B

主板简介

     BCP710B(10 路单车精准计量主板)是由郑州睿讯微电子有限公司自主方案设计的 10 路电动自行车充电主板。该系列主板主要包含主板、刷卡板、4G 天线几部分组成。通过 4G 模块与后台服务器通讯，用于充电运营管理，用户可通过手机 App 或小程序扫码进行充电。主板自带按键和数码管，提供人机交互功能，配合刷卡板，用于选择插座刷卡充电，查询卡片余额，查询插座充电信息等。通过配置串口与生产工具通讯，用于设备信息烧录、参数配置、生产测试。采用工业级电路板设计，安装方便，广泛用于地下车库、停车场、市政公共停车区等场所。

功能特点

• 支持刷卡、扫码方式启动充电

• 计量功能，包含电压、电流、功率、电能计量

• 按键支持选择插座

• 支持充满自停

• 具备过温、过流、过压、欠压、单路功率超限、整机功率超限、继电器粘连等故障检测

• 支持断电续充功能

• 支持语音播报功能

• 支持 OTA 远程升级

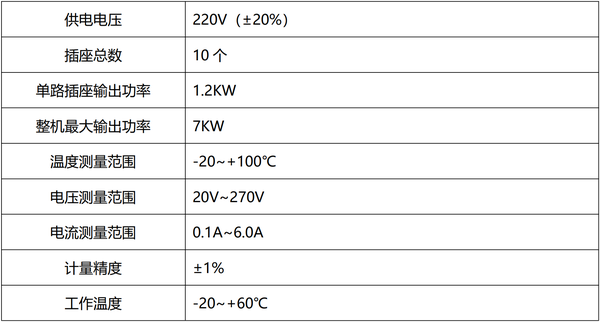

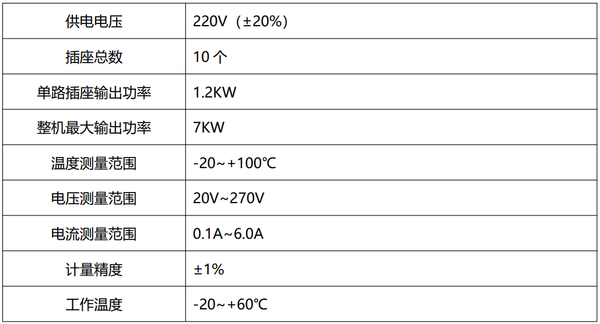

规格参数

应用范围

采用工业级电路板设计，安装方便，广泛用于城市住宅区、学校、医院、商业街、地下车库、停车场、市政公共停车区等场所。

规格书

‍

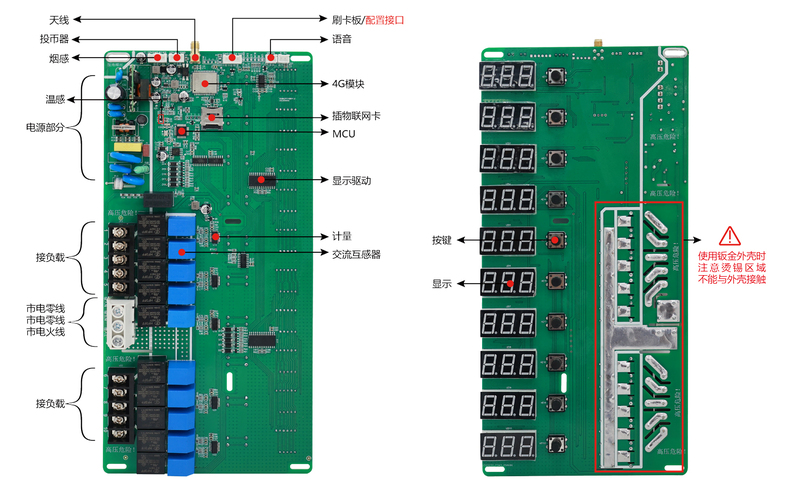

功能分布图

注意事项

RXBCP710B 系列主板严格按照国家相关标准设计。

但是，对于电气设备而言，其安全和可靠性涉及到测试、 运行、安装、操作及维护的全过程，不正确的使用或误操作或将有以下潜在风险：

①对操作者或第三方的生命和人身安全造成危害；

②损坏主板的同时造成其他财产损坏或损毁；

！ 安全警告： 使用全过程为避免损失，需要严格遵循以下安全注意事项：

 所有的测试、安装必须且仅由专业技术人员完成；

 专业技术人员必须经过专门的培训；

 完整阅读过本手册并掌握相关操作安全事项。
