🔥行业爆款｜ACP694EU 7KW欧标充电桩主板 国标欧标双兼容！安全稳定易量产

随着新能源汽车全面普及，家用交流充电桩的市场需求持续走高。郑州睿讯微电子推出的ACP694EU 7KW 欧标单枪单相家用充电桩主板，同时符合国标与欧标双重标准。产品用料扎实、功能全面、安装运维简单，是家庭自装、充电桩改装、家用桩批量配套的理想主控方案。

✨ 核心硬件配置 | 精工选材，稳定耐用

━━━━━━━━━━━━━━━━━━

优质硬件是设备长久运行的根基，本主板精选行业知名元器件，从源头把控品质，兼顾性能与可靠性。

🔹 高性能主控芯片搭载国产华大半导体 M4 内核 MCU，主频高达 200MHz，运算响应灵敏，可同步完成充电检测、电能计量、故障识别等多项工作，运行流畅不卡顿。

🔹 一线品牌配套器件采用明纬大功率开关电源，供电冗余大、纹波低，电磁兼容效果出色；搭配松下高可靠继电器，具备低功耗、长寿命、通断稳定的特点，有效规避高温故障。

🔹 高精度采样电路板载独立温度传感器、高精度计量芯片与电压电流互感器，采用全隔离设计并加装屏蔽罩。不仅计量数据精准，抗干扰能力也大幅提升，适配复杂用电环境。

📊 核心技术参数 | 参数标准，全场景适配

┌─────────────────────────────────────┐

││ 额定功率：7KW

││ 工作电压：AC220V，耐受范围 ±20%

││ 输出电流：32A  工作频率：50HZ

││ 工作温度：-25℃ ~ +55℃

││ 相对湿度：5%~95%（无凝露）

││ 适用海拔：≤2000m（超海拔需降额使用）

││ 拓展接口：支持 4.3/7 英寸液晶屏、IC 卡

││ 充电模式：即插即充、刷卡取电

│└─────────────────────────────────────┘

主板参数严格按照行业标准设计，电网波动、高低温环境下均可稳定工作，标配即插即充、刷卡取电双模式，完全适配家庭车库、私人车位等家用场景，实用性极强。无需复杂联网配置，刷卡即可启动充电，操作简单、非常适合家庭日常使用。

🛡️ 多重安全防护 | 层层守护，充电无忧

━━━━━━━━━━━━━━━━━━

安全是充电桩的核心要求，ACP694EU 搭载全套防护体系，同时满足新国标与欧标安全规范，全方位规避用电风险。

✅ 基础电路保护集成过流、过压、欠压、过温、防浪涌保护功能，实时监测电路状态，检测到异常立即断电停机。

✅ 专业漏电防护内置 B 型漏电互感器，完全符合国标、欧标漏电防护要求，漏电故障快速响应，使用更安心。

✅ 全方位故障检测支持急停触发、继电器粘连、CP 信号异常、车辆 S2 开关故障等专项检测，故障点位精准定位。

✅ 可视化状态提醒搭配指示灯灯语系统，通过常亮、快慢闪烁、交替闪光区分待机、充电、故障等状态。黄灯不同闪烁次数，对应欠压、过压、漏电、过温等十余类故障，运维排查高效便捷。

🔧 安装与适配 | 小巧易装，支持定制

┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈

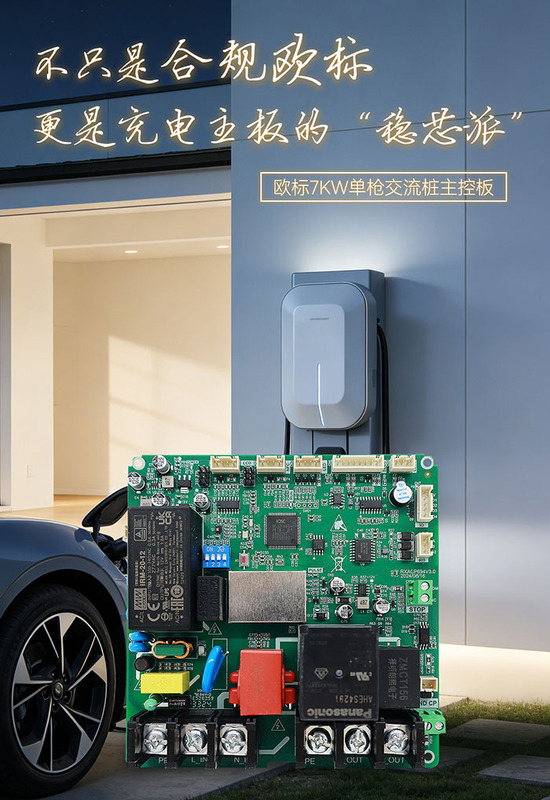

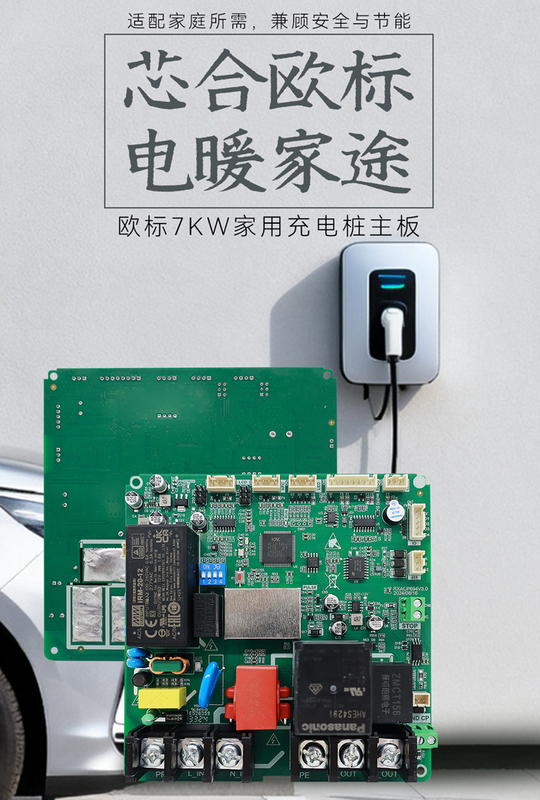

🔹 体积小巧，适配性广主板尺寸 143*142mm，结构紧凑规整，可适配市面主流充电桩外壳，落地式、壁挂式充电桩均可快速装配。

🔹 分区接线，上手简单板区分市电输入、充电枪接口、急停开关、显示屏、刷卡板等独立区域，搭配标准化接线原理图，专业人员可快速完成接线与调试。

🔹 个性化定制服务显示屏内容、刷卡功能配置、配套模组等均可按需定制。客户拿到成品后可直接组装、送检，大幅缩短产品研发与上市周期。

📝 产品总结

ACP694EU 7KW 欧标单枪充电桩主板，国标欧标双认证、大牌硬件加持、安全防护全面、双充电模式、性能稳定可靠、安装简单易适配。

无论是家庭私人车位自装、小区家用充电桩批量配套、个人充电桩升级改造，它都是高性价比的优质选择。依托稳定的产品性能与成熟的家用适配方案，为用户打造安全、省心、稳定的家用充电体验。

如需了解详细参数、选配方案及定制服务，欢迎联系郑州睿讯微电子咨询！
