21KW汽车交流充电桩主板ACP630
分享到:

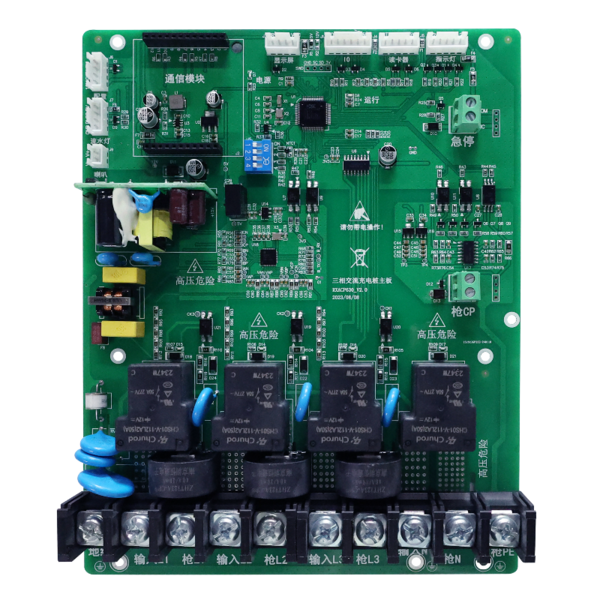

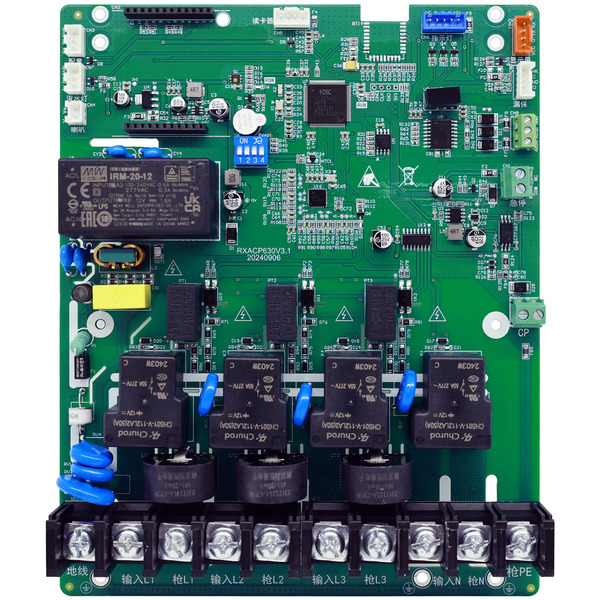

21KW汽车交流充电桩主板ACP630

产品详情

主板简介

ACP630(21KW 三相交流充电桩智能控制主板)是由郑州睿讯微电子有限公司自主方案设计,并完全符合国家标准 GB/T18487.1-2023的21KW三相交流充电桩智能控制主板,搭配充电枪可为电动汽车提供交流电能。 该主板具有丰富的外围扩展接口,通过选配其它配件,如:工业级显示屏、指示灯板、读卡器、4G/有线网络通讯模块等,可实现客户不同产品定位,以及不同应用场景覆盖。包含即插即充、离线刷卡充电、刷卡扫码在线运营充电等。充电主板具有多重保护功能,输入输出具备双重安全保护措施,充电时可实时监测充电电缆的连接状态,连接异常时立即终止充电,确保充电过程中的人员和车辆安全。


功能特点

● 语音播报

● FOTA 远程升级

● 带隔离的 CP 信号检测

● 兼容性强:可兼容符合GB/T18487新老国标所有车型

● 温度检测、急停检测、粘连检测、过流检测、故障检测

● 供电电压:220VAC

● 供电电压:三相交流 380V(三相五线制)

● 采用 ARM Cortex-M4F 高性能处理器

● 硬件看门狗及外置加密电路

● 超低待机功率

● 精准计量电路

● 4G 通讯接口(可扩展)

● 灯带及显示屏接口

● 集成度高,有效降低充电桩厂家生产成本

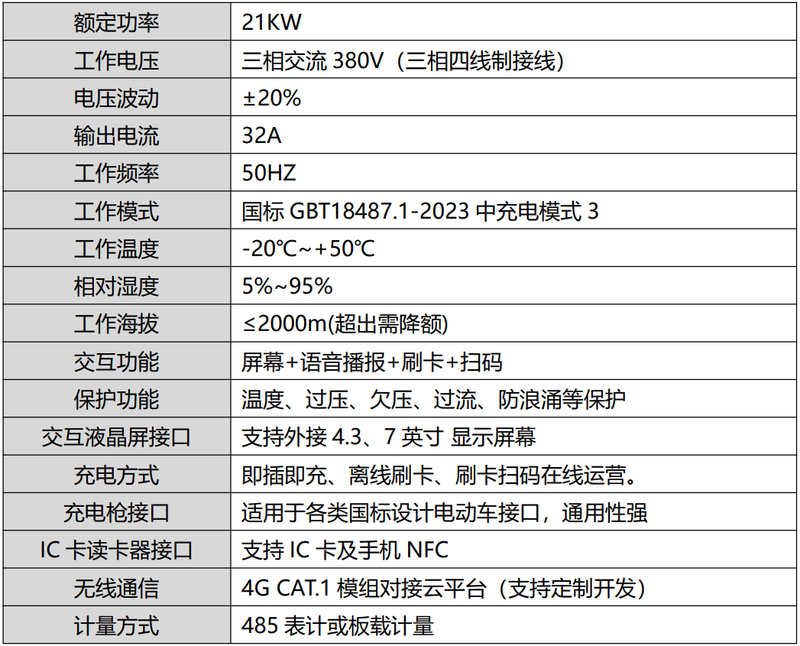

规格参数


应用范围

采用工业级电路板设计,安装方便,广泛用于城市住宅区、学校、医院、商业街、地下车库、停车场、市政公共停车区等场所。


规格书

ACP630硬件手册V2.5.pdf

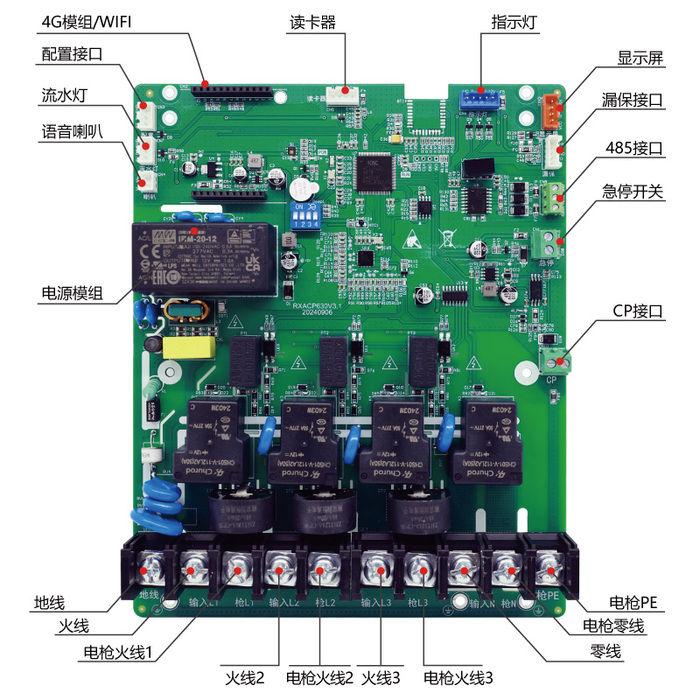

功能分布图

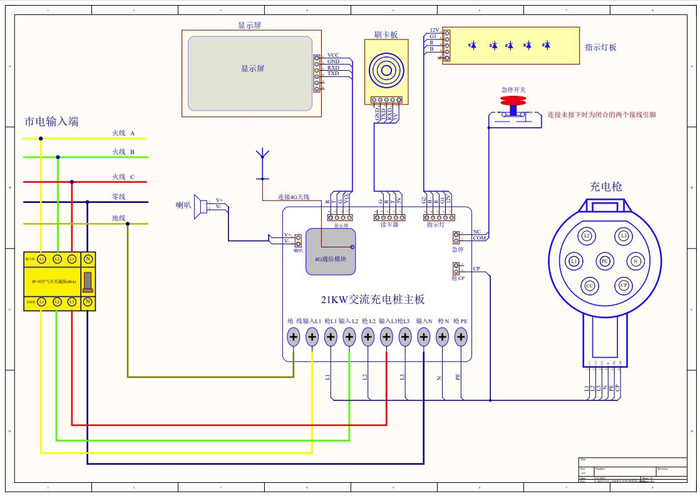

接线原理


注意事项

ACP630充电桩智能控制主板严格按照国家相关标准设计。但是,对于电气设备而言,其安全和可靠性涉及到测试、运行、安装、操作及维护的全过程,不正确的使用或误操作或将有以下潜在风险:

1对操作者或第三方的生命和人身安全造成危害;

2损坏主板的同时造成其他财产损坏或损毁;

安全警告:

使用全过程为避免损失,需要严格遵循以下安全注意事项

l 所有的测试、安装必须且仅由专业技术人员完成;

l 专业技术人员必须经过专门的培训;

l 完整阅读过本手册并掌握相关操作安全事项
