电瓶车充电桩主板RXBCP702
分享到:

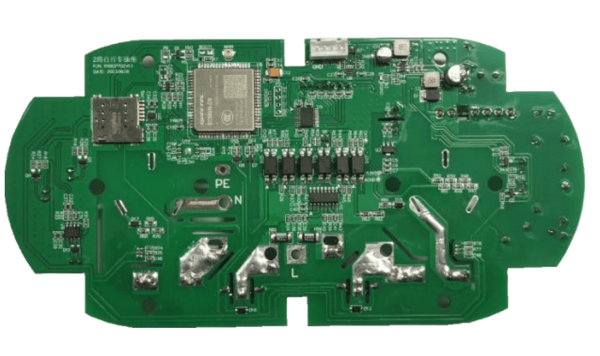

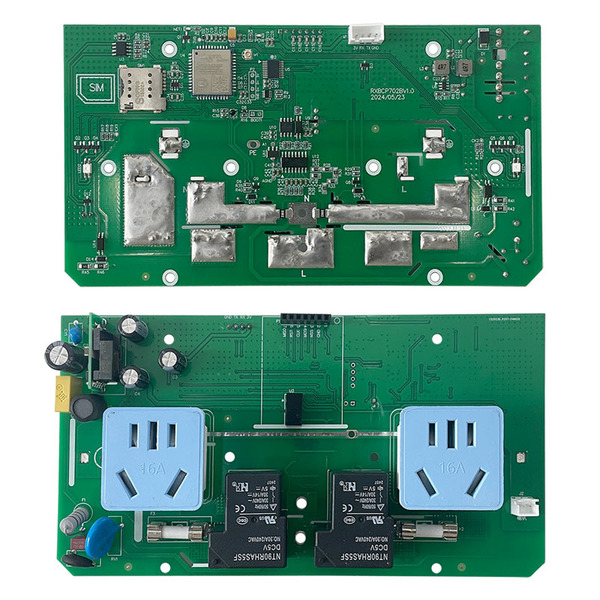

电瓶车充电桩主板RXBCP702

产品详情

主板简介

RXBCP702 主板是由郑州睿讯微电子有限公司自主方案设计的 2 路电瓶车充电主板。通过 4G 模块与后台服务器通讯,用于充电运营管理,用户可通过手机 app 或小程序扫码进行充电。刷卡板提供人机交互功能,可用于选择插座刷卡充电。通过配置串口与生产工具通讯,用于设备信息烧录、参数配置、生 产测试。


功能特点

支持刷卡、扫码方式启动充电;

计量功能,包含电压、电流、功率、电能计量;

支持充满自停、时间方式充电;

具备过温、单路功率超限、继电器粘连等故障检测;

支持断网续充功能;

支持语音播报功能;

支持 OTA 远程升级;

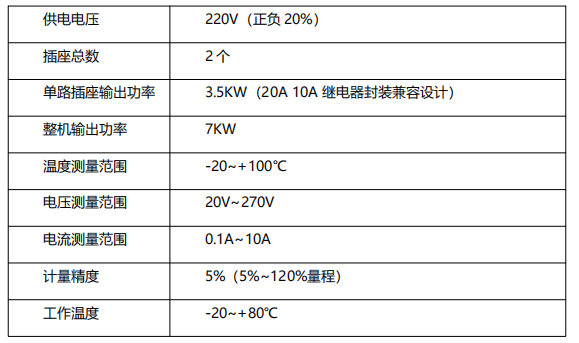

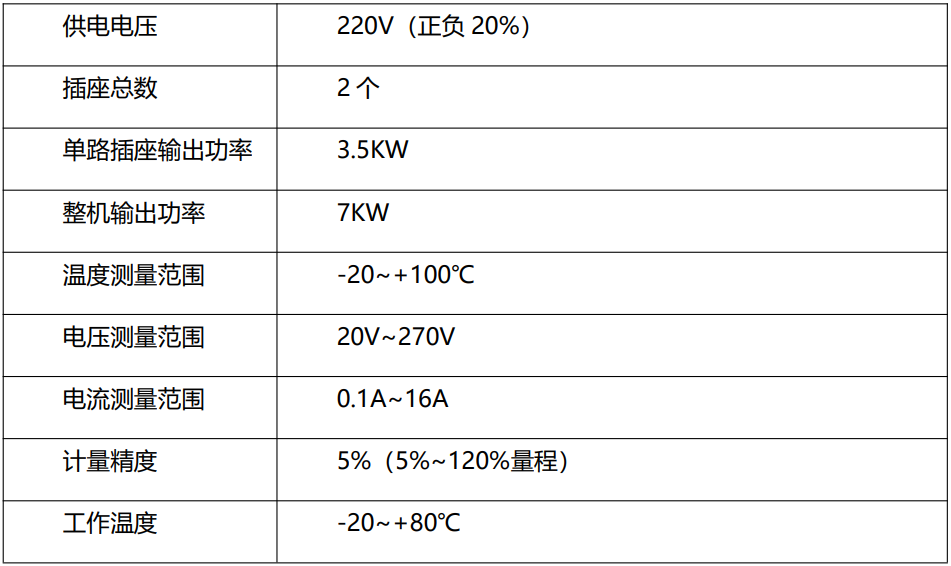

规格参数



应用范围

采用工业级电路板设计,安装方便,广泛用于地下车库、停车场、市政公共停车区等场所。


规格书

RXBCP702系列主板硬件手册V1.3.pdf

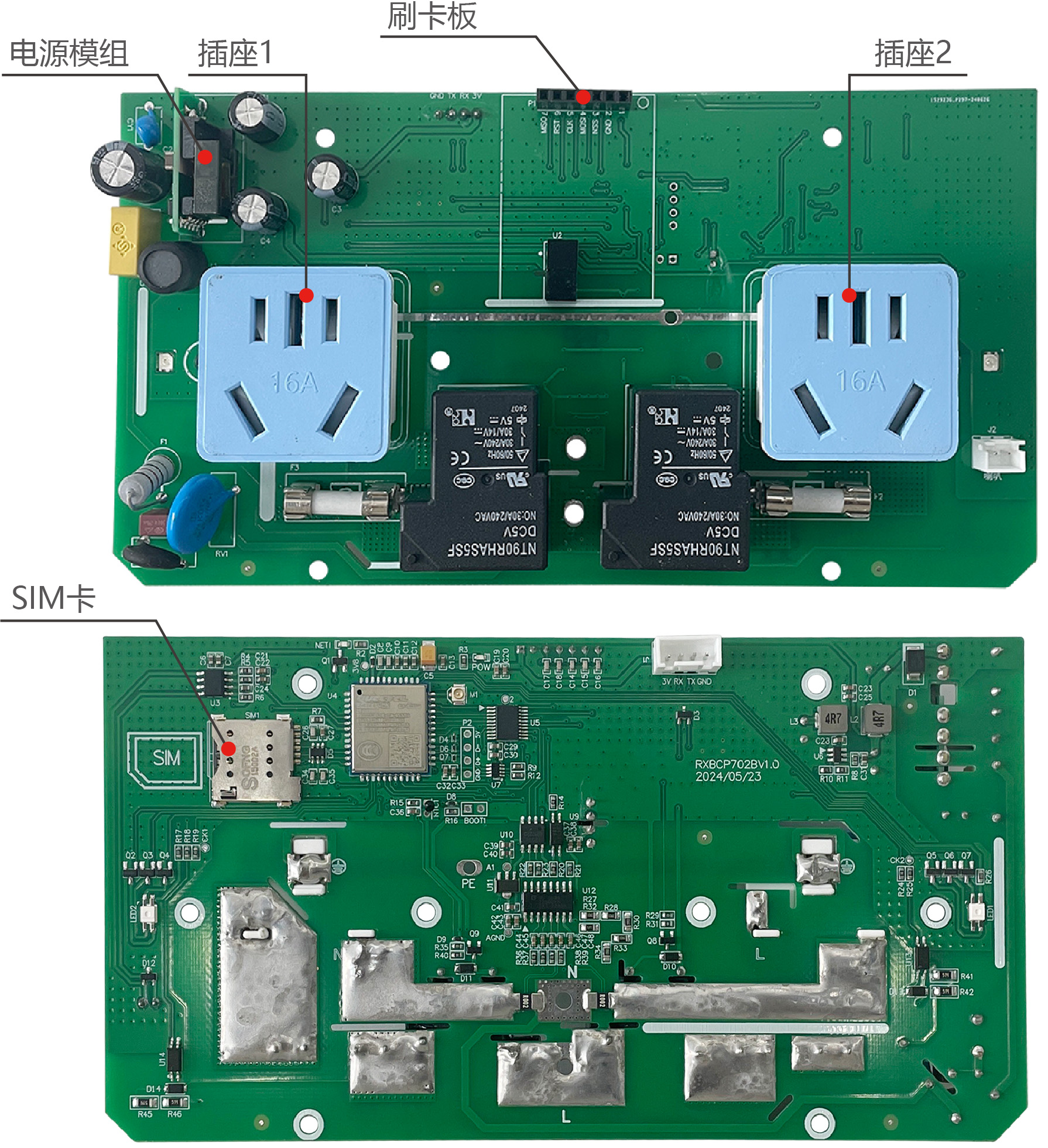

功能分布图

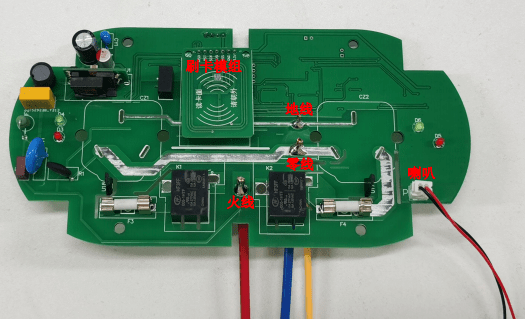

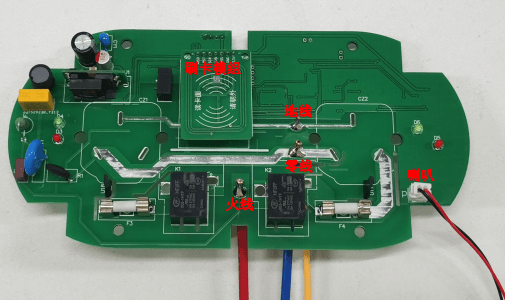

接线原理

下载查看   →     2路电瓶车充电桩主板塑型外壳安装 步骤


注意事项

RXBCP702 系列主板严格按照国家相关标准设计。但是,对于电气设备而言,其安全和可靠性涉及到测试、 运行、安装、操作及维护的全过程,不正确的使用或误操作或将有以下潜在风险:

①对操作者或第三方的生命和人身安全造成危害;

②损坏主板的同时造成其他财产损坏或损毁;

安全警告: 使用全过程为避免损失,需要严格遵循以下安全注意事项:

所有的测试、安装必须且仅由专业技术人员完成;

专业技术人员必须经过专门的培训;

完整阅读过本手册并掌握相关操作安全事项。
