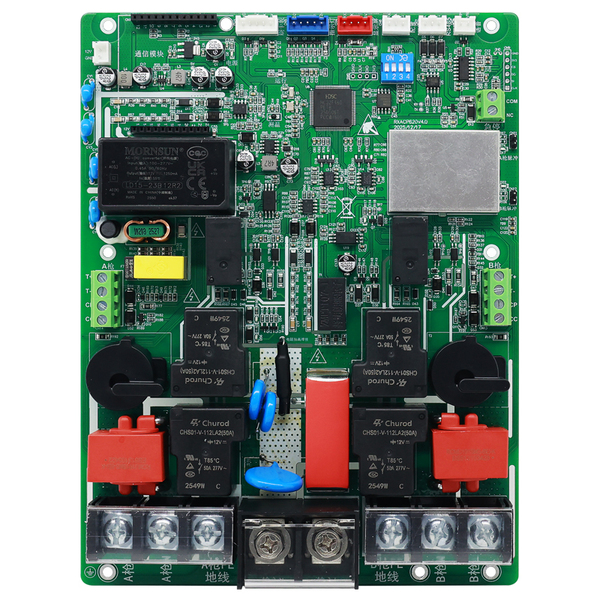

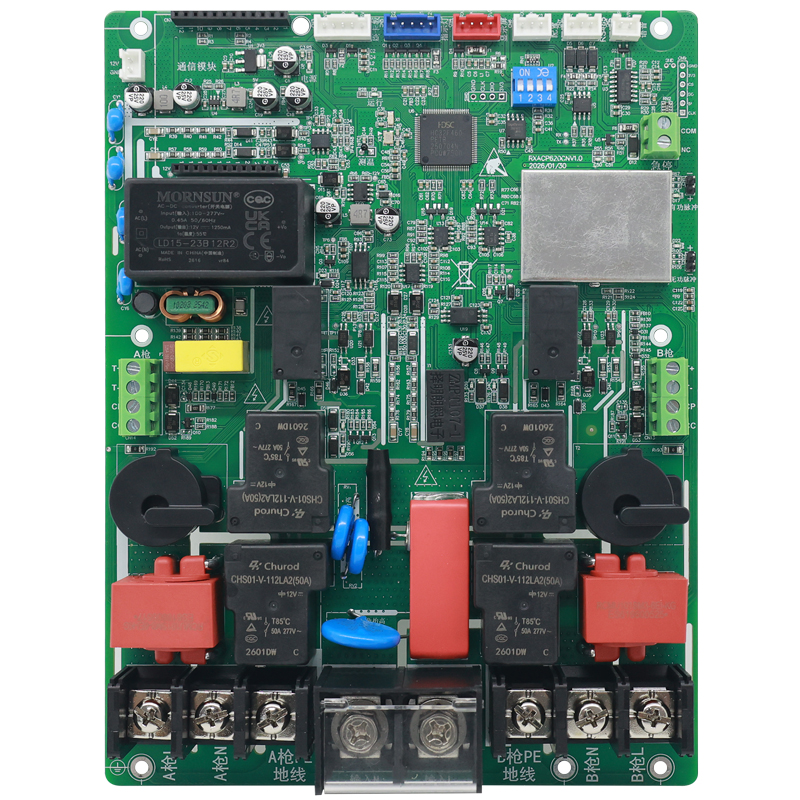

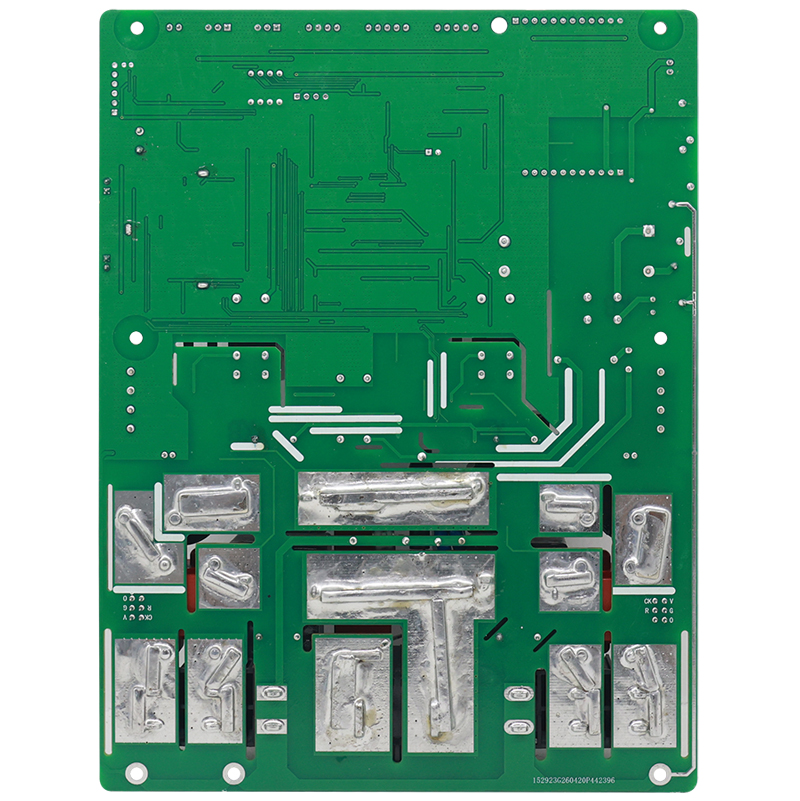

14KW双枪国标交流桩主板 RXACP620CN

主板简介

ACP620CN(14KW 国标双枪认证主板)(以下简称 ACP620CN 型控制主板)是由郑州睿讯微电子有限公司自主研发设计，针对交流充电桩的运营市场，并完全符合国家标准 GB/T18487.1-2023 的 14KW 交流充电桩控制主板，搭配充电枪可为电动汽车提供交流电能。该控制主板具有丰富的外围扩展接口，通过选配其它配件，如：工业级显示屏、指示灯板、读卡器、4G/有线网络通讯模块等，可实现客户不同产品定位，以及不同应用场景覆盖。包含即插即充、离线刷卡充电、刷卡扫码在线运营充电等。控制主板具有多重保护功能，输入输出具备双重安全保护措施，充电时可实时监测充电电缆的连接状态，连接异常时立即终止充电，确保充电过程中的人员和车辆安全。采用工业级电路板设计，体积仅 160*210mm, 安装方便，可用于落地式或者壁挂式电桩，广泛用于地下车库、停车场、市政公共停车区等充电桩运营场站。

功能特点

• 采用 ARM Cortex-M4 高性能处理器

• 板载高精度电能计量模块

• 硬件看门狗及外置加密电路

• RTC 实时时钟

• 电压采集回路

• 电流采集回路

• A+6 型漏电流保护电路

• 接地检测电路

• 4G 通讯接口

• 枪温度检测、主板温度检测、急停检测、继电器粘连检测、枪短路检测、车端二极管检测、过流检测、过压检测、欠压检测、接地检测、零火线反接检测

• 灯带及显示屏接口

• CP 信号检测

• 语音播报

• FOTA 远程升级

• 兼容性强：可兼容符合 GB/T18487 新老国标所有车型

• 集成度高，有效降低充电桩厂家生产成本

• 供电电压：AC220V

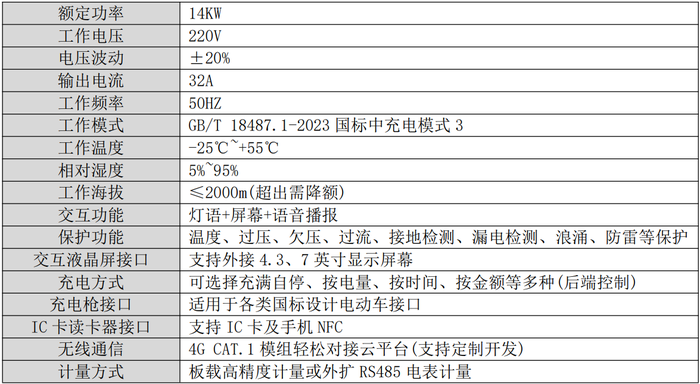

规格参数

应用范围

采用工业级电路板设计，安装方便，广泛用于城市住宅区、学校、医院、商业街、地下车库、停车场、市政公共停车区等场所。

规格书

‍

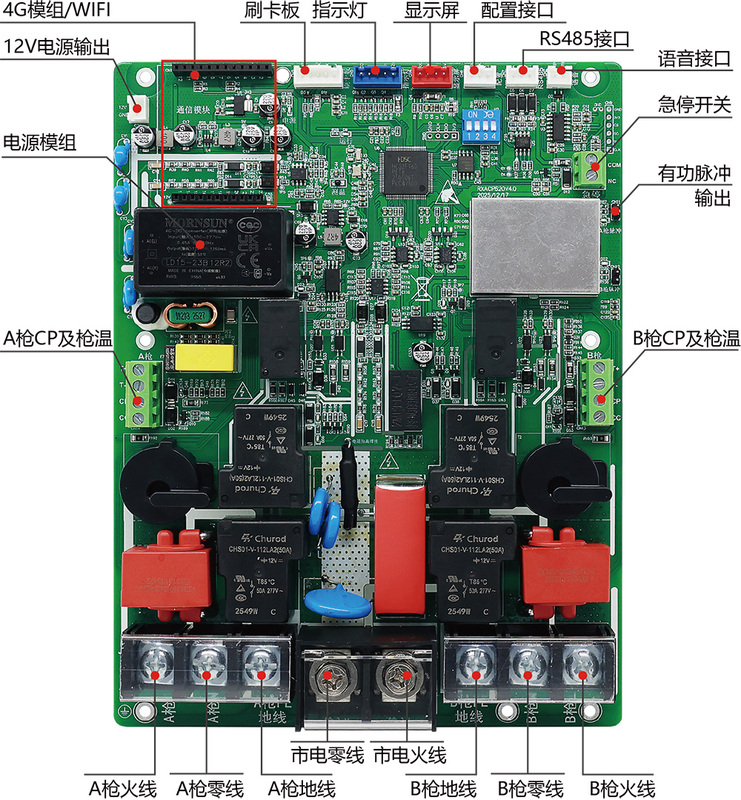

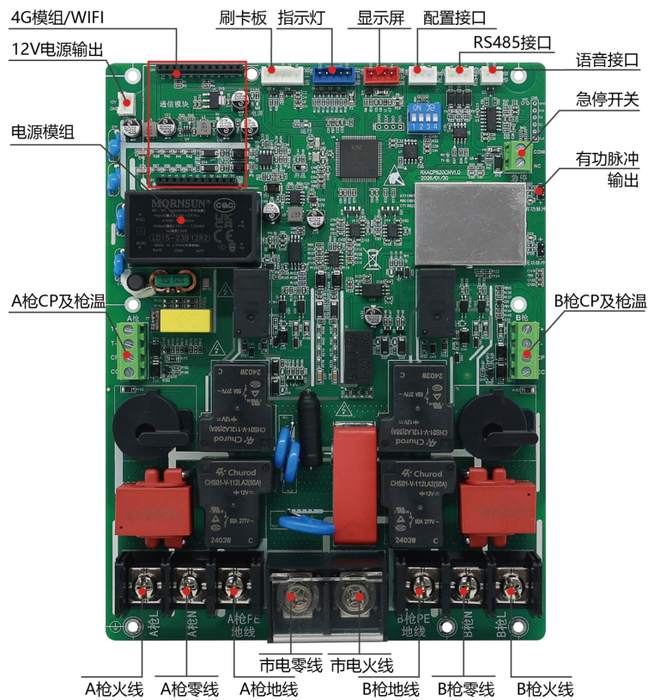

功能分布图

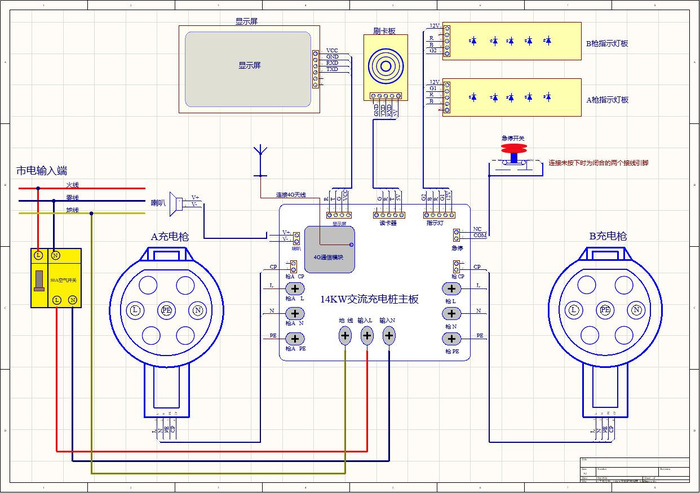

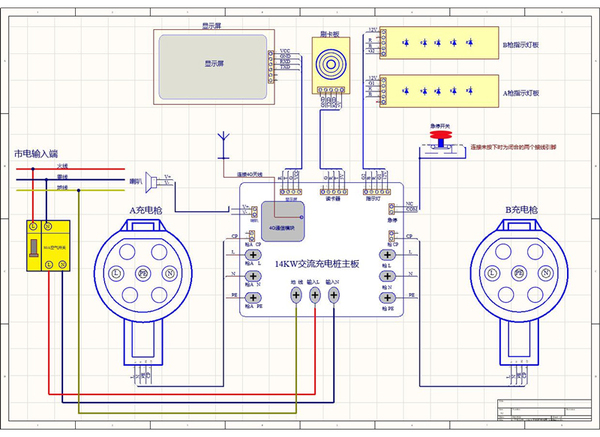

接线原理

注意事项

ACP620CN 型智能控制主板严格按照国家相关标准设计。但是，对于电气设备而言，安全涉及到其测试、试运行、安装、操作及维护的全过程，不正确的使用或误操作或将有以下潜在风险：

1 对操作者或第三方的生命和人身安全造成危害；

2 损坏主板的同时造成其他财产损坏或损毁；

！安全警告：

使用全过程为避免损失，需要严格遵循以下安全注意事项：

l 所有的测试、安装必须且仅有专业技术人员完成；

l 专业技术人员必须经过专门的培训；

l 完整阅读过本手册并掌握操作相关安全事项。

不当的连接可能对主板造成损坏，不可擅自更改充电桩主板的内部元器件，由此造成的损失本公司将不承担质保和连带责任！
