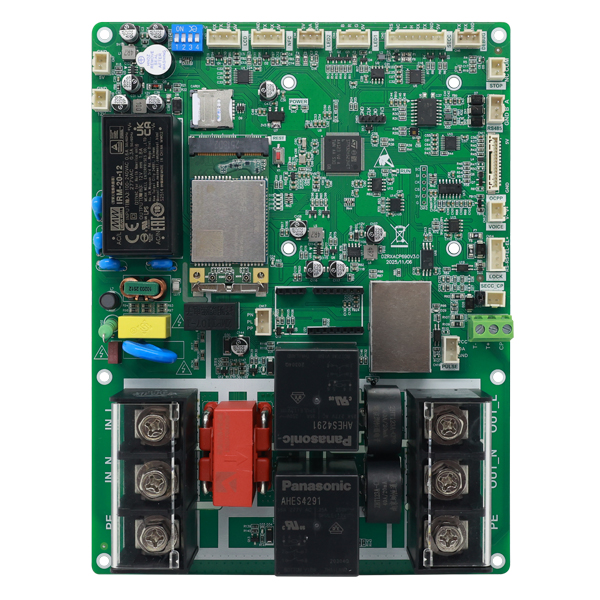

主板简介
ACP670US 型 11KW 美标(7KW 欧标)单枪单相交流充电桩认证主板(以下简称 ACP670US 型控制主板)是由郑州睿讯微电子有限公司自主方案设计，符合 UL2594/UL2231/SAE J1772 美标标准，IEC 61851 欧标标准，及 GB/T 18487.1-2023 国家标准的高端 11KW 单相交流充电桩智能控制主板，搭配 SECC 模块或 OCPP 模块，可为美标，欧标及国标电动汽车提供交流电能。该主板具有丰富的外围扩展接口，通过选配其它配件，如：工业级触摸显示屏、指示灯板、NFC 读卡器、4G 无线网络通讯模块等，可实现客户不同产品定位，以及不同应用场景覆盖。包含刷卡充电、扫码充电的在线运营充电等充电方式。充电主板具有多重保护功能，输入输出具备双重安全保护措施，充电时可实时监测充电电缆的连接状态，连接异常时立即终止充电，确保充电过程中的人员和车辆安全。采用工业级电路板设计，体积仅 210*160mm, 安装方便，可用于落地式或者壁挂式电桩，广泛用于地下车库、停车场、市政公共停车区等公共运营场所。
功能特点
采用 ARM Cortex-M33 高性能处理器，硬件看门狗及外置加密电路
超低待机功率
精准计量电路
4G 通讯接口
温度检测、急停检测、黏连检测、过流检测、故障检测、枪温检测*、枪锁控制、过欠压保护等
灯带及显示屏接口
CP 信号检测
语音播报
FOTA 远程升级
兼容性强：UL2594/UL2231/SAE J1772 美标标准，IEC 61851/IEC 62196/ISO 15118 欧标标准及GB/T 18487 新老国标标准
集成度高，有效降低充电桩厂家生产成本
供电电压：单相交流 240V(美标)
板载 B 型漏电互感器，B 型漏保可满足新国标 GBT18487.1-2023 和 IEC 61851-1 要求
*注：枪温检测需充电枪支持

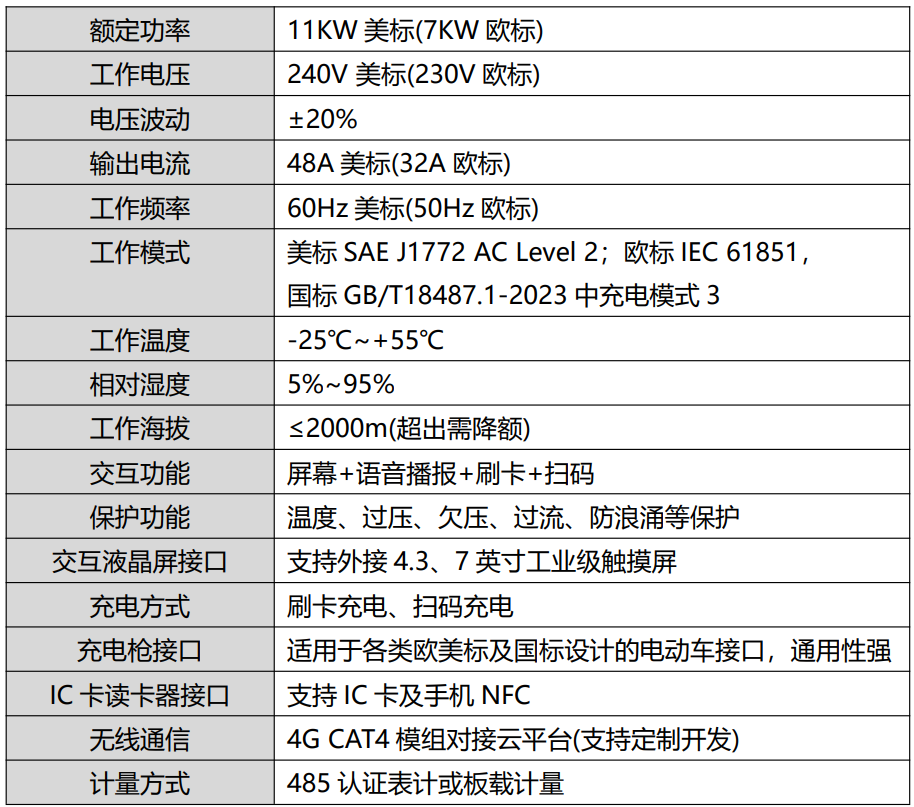

规格参数
应用范围
采用工业级电路板设计，安装方便，广泛用于城市住宅区、学校、医院、商业街、地下车库、停车场、市政公共停车区等场所。
规格书

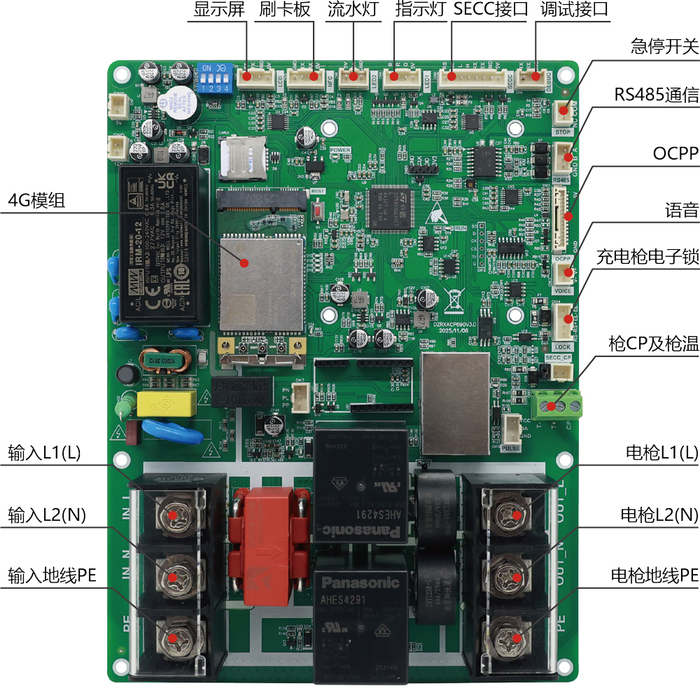

功能分布图
接线原理
注意事项
ACP670US 型智能控制主板严格按照国家相关标准设计。但是，对于电气设备而言，安全涉及到其测试、试运行、安装、操作及维护的全过程，不正确的使用或误操作或将有以下潜在风险：
1 对操作者或第三方的生命和人身安全造成危害；
2 损坏主板的同时造成其他财产损坏或损毁；
！安全警告：
使用全过程为避免损失，需要严格遵循以下安全注意事项：
l 所有的测试、安装必须且仅有专业技术人员完成；
l 专业技术人员必须经过专门的培训；
l 完整阅读过本手册并掌握操作相关安全事项。
不当的连接可能对主板造成损坏，不可擅自更改充电桩主板的内部元器件，由此造成的损失本公司将不承担质保和连带责任！
