主板简介

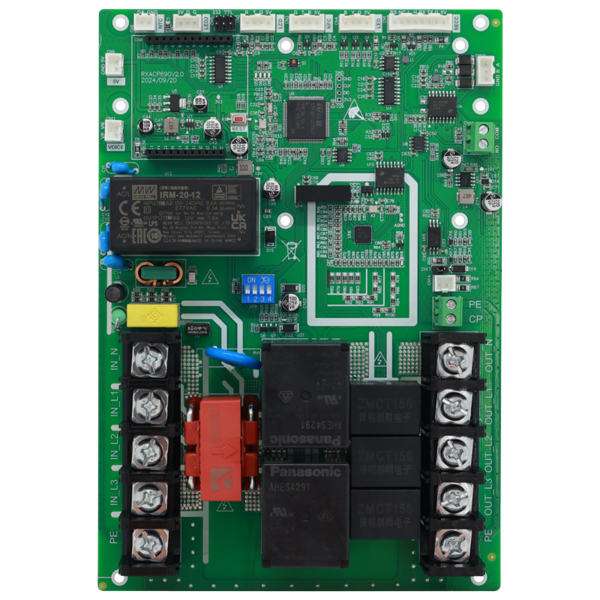

ACP690（21KW 三相交流充电桩智能控制主板）是由郑州睿讯微电子有限公司自主方案设计，符合国家标准 GB/T18487.1-2023 和欧标 EN/IEC61851-1 的高端 21KW 三相交流充电桩智能控制主板，搭配充电枪可为电动汽车提供交流电能。该主板具有丰富的外围扩展接口，通过选配其它配件，如：工业级显示屏、指示灯板、读卡器、4G/有线网络通讯模块等，可实现客户不同产品定位，以及不同应用场景覆盖。包含即插即充、离线刷卡充电、刷卡扫码在线运营充电等。充电主板具有多重保护功能，输入输出具备双重安全保护措施，充电时可实时监测充电电缆的连接状态，连接异常时立即终止充电，确保充电过程中的人员和车辆安全。
功能特点

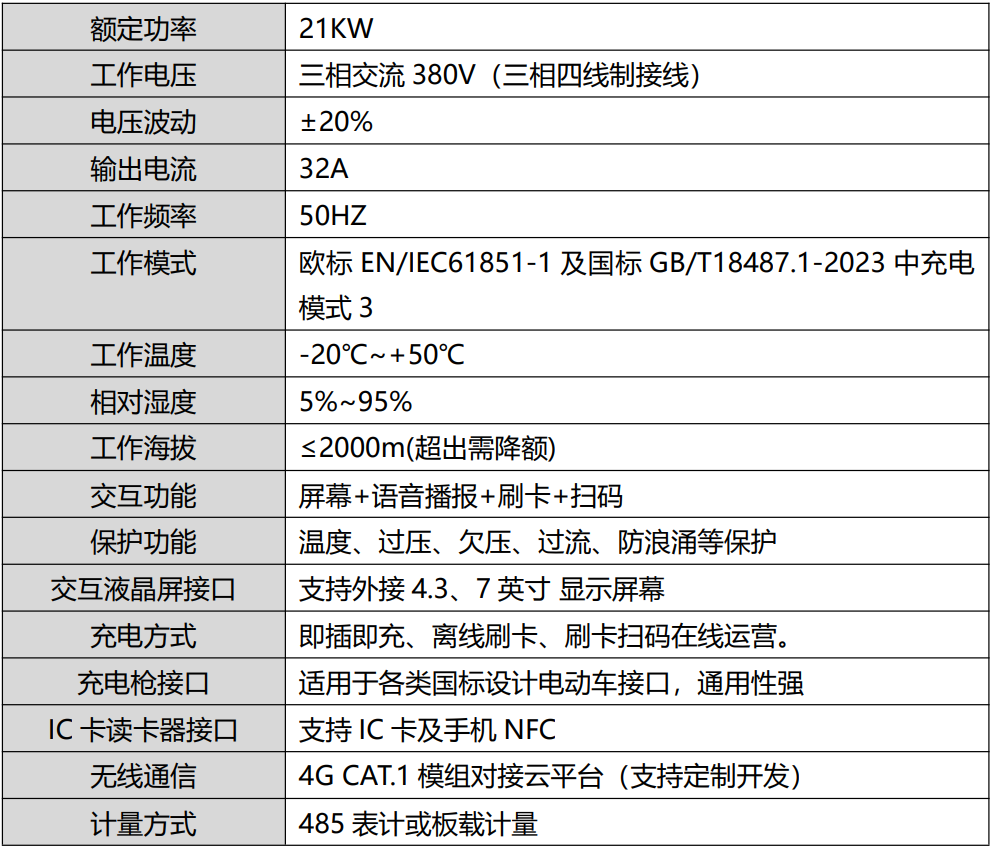

规格参数
应用范围
采用工业级电路板设计，安装方便，广泛用于城市住宅区、学校、医院、商业街、地下车库、停车场、市政公共停车区等场所。
规格书
功能分布图

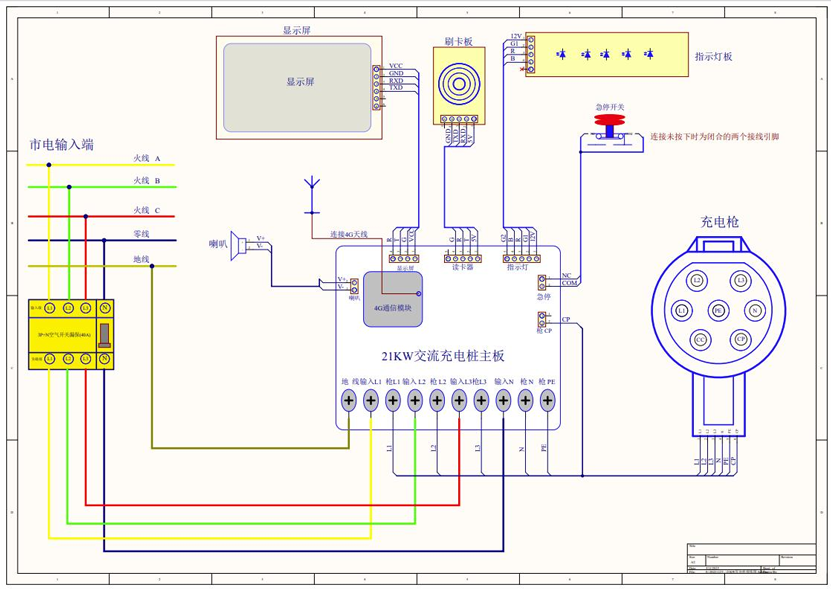

接线原理
注意事项
ACP690型智能控制主板严格按照国家相关标准设计。
但是，对于电气设备而言，安全涉及到其测试、试运 行、安装、操作及维护的全过程，不正确的使用或误操作或将有以下潜在风险：
1 对操作者或第三方的生命和人身安全造成危害；
2 损坏主板的同时造成其他财产损坏或损毁；
！安全警告：
使用全过程为避免损失，需要严格遵循以下安全注意事项：
l 所有的测试、安装必须且仅有专业技术人员完成；
l 专业技术人员必须经过专门的培训；
l 完整阅读过本手册并掌握操作相关安全事项。
不当的连接可能对主板造成损坏，不可擅自更改充电桩主板的内部元器件，由此造成的损失本公司将不承担质保和连带责任！
