7KW充电桩主板ACP612
分享到:

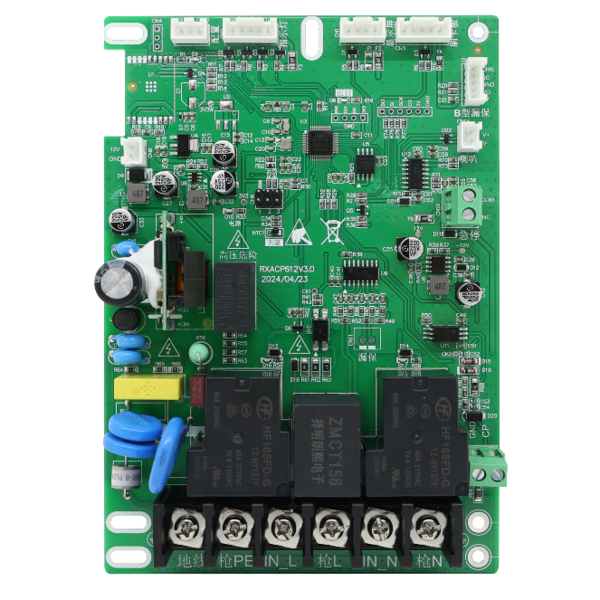

7KW充电桩主板ACP612

产品详情

主板简介

ACP612(7KW 交流充电桩智能控制主板)是由郑州睿讯微电子有限公司自主方案设计,并完全符合国家标准 GB/T18487.1-2023 的7KW交流充电桩智能控制主板,该控制板通过丰富的接口连接相应的输入/输出组件,完成对充电设备的控制和检测。ACP612由ARM CORTEX-M4F 内核通用 MCU(512KBFLASH,192KB SRAM,主频最高可达 200MHZ),小体积 AC-DC开关电源模块,40A/55A(可选择)小型大功率继电器,高精度电能计量芯片及电压电流互感器,全隔离设计方案。具有 IC卡读卡、过流保护、过欠压保护、温控保护、语音播报等功能。


功能特点

采用 ARM Cortex-M4F 高性能处理器

硬件看门狗及外置加密电路

超低待机功率

精准计量电路

WIFI/蓝牙功能(选配)

温度检测、急停检测、粘连检测、过流检测、故障检测

灯带及显示屏接口

带隔离的CP信号检测

语音播报

兼容性强:可兼容符合 GB/T18487 新老国标所有车型

集成度高,有效降低充电桩厂家生产成本

漏电互感器AC型*和B型可选(选配)

供电电压:AC220V


规格参数


应用范围

采用工业级电路板设计,安装方便,广泛用于城市住宅区、学校、医院、商业街、地下车库、停车场、市政公共停车区等场所。


规格书

ACP612硬件手册V1.0.pdf

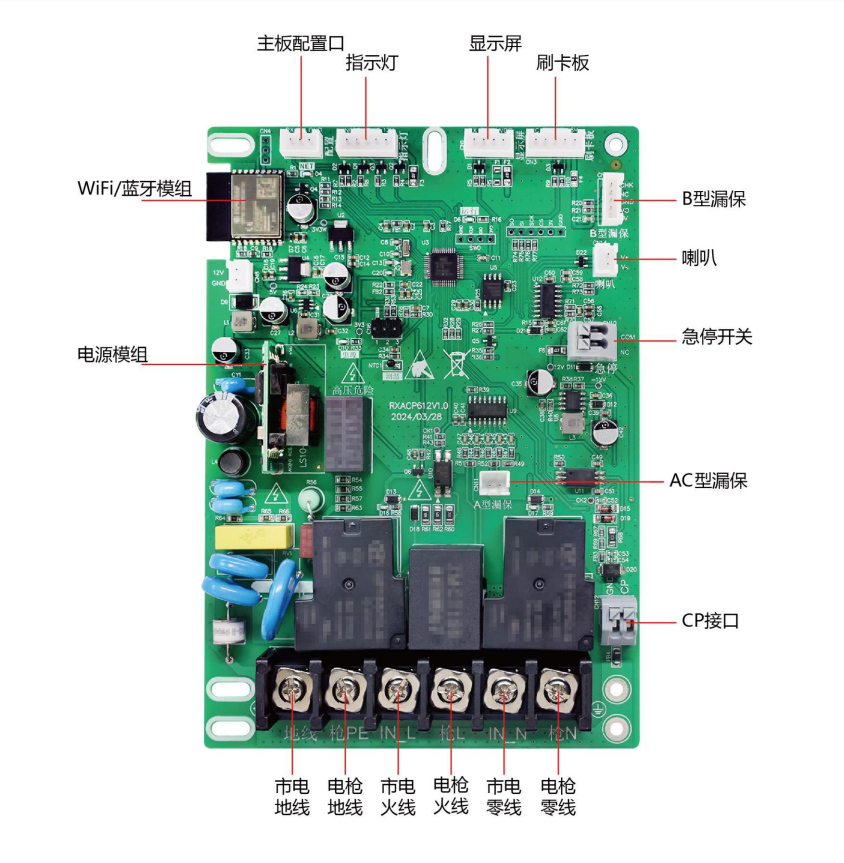

功能分布图

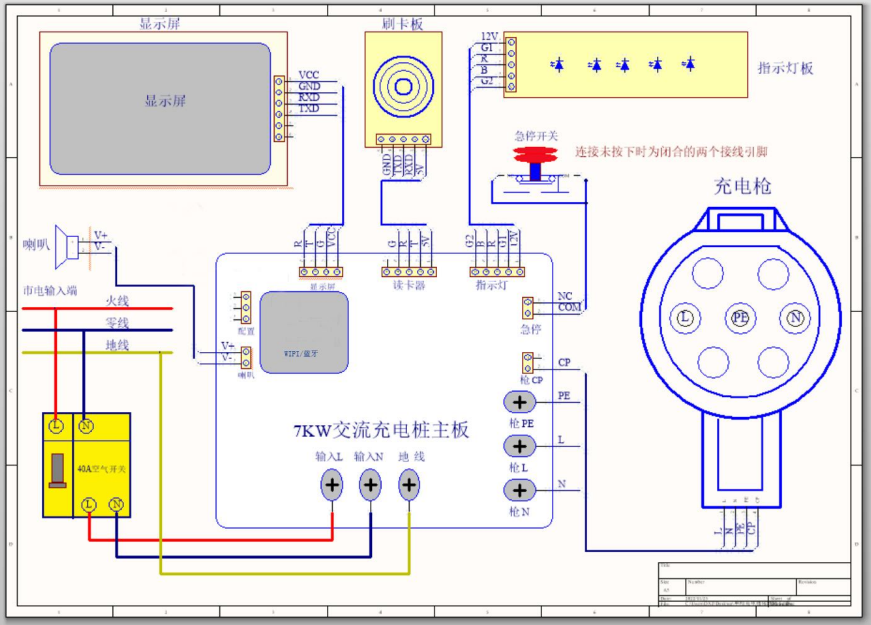

接线原理


注意事项

ACP612 型智能控制主板严格按照国家相关标准设计。但是,对于电气设备而言,安全涉及到其测试、试运

行、安装、操作及维护的全过程,不正确的使用或误操作或将有以下潜在风险:

1 对操作者或第三方的生命和人身安全造成危害;

2 损坏主板的同时造成其他财产损坏或损毁;

安全警告:

使用全过程为避免损失,需要严格遵循以下安全注意事项

l 所有的测试、安装必须且仅有专业技术人员完成;

l 专业技术人员必须经过专门的培训;

l 完整阅读过本手册并掌握操作相关安全事项。

不当的连接可能对主板造成损坏,不可擅自更改充电桩主板的内部元器件,由此造成的损失本公司将不承担质保和连带责任!
