刷卡模组 RXNIIC5183V3V1.0
分享到:

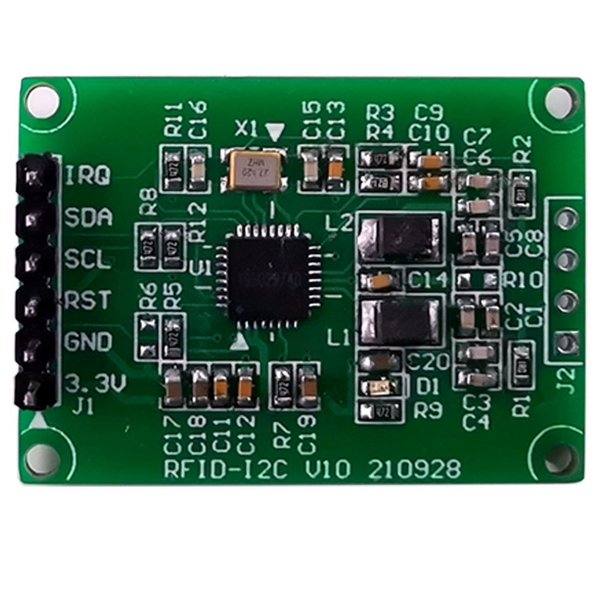

刷卡模组 RXNIIC5183V3V1.0

产品详情

产品概述

RXNIIC5183V3V1.0(简称IIC518) 是采用原装非接触式读写卡芯片,选用一线品牌物料,支持 IIC 接口,基于专业设备元件参数调试,读卡性能稳定可靠,已批量市场验证.


功能特点

和同类射频 IC 卡感应模块相比,选用元器件品质好,生产出来读卡模块读卡稳定性、一致性都优于其它厂家同类产品。

  • 1、选用原装读卡芯片 RC523,产品批量读卡一致性、稳定性都得到保证,其它厂家读卡模块有的选用引脚兼容读卡IC,产品故 障率和读卡稳定性和原装芯片有差异。

  • 2、选用日本 TDK 线绕电感,电感额定电流 250mA,读卡时发射电流瞬间增大,电感不会饱和,不影响读卡距离和读卡稳定性。 其它厂家读卡模块用 0805 封装叠层片式电感,物料成本上和线绕电感相差好几倍,叠层片式电感在读卡瞬间发射电流增大, 导致 电感饱和影响读卡距离和读卡稳定性。

  • 3、选用国内知名品牌晶振,精度 10ppm,温度范围-40~85℃。其它厂家读卡模块用 49S 封装晶振,相比 3225 封装晶振成 本低。另外其它厂家读卡模块晶振靠近板边,有两方面风险,一是,49S 封装晶振是板子上最高器件(5mm),在安装或运输过 程中,受外力有碰掉风险,对高度有要求场合不能用。二是,27.12M 晶振奇次谐波对板子上其它电路产生干扰,有可能导致整 个产品辐射或传导测试超标风险。

  • 4、在供电电源部分做了防护,防止因电源 EMC EMI 不好影响读卡功能和距离,谐振电容选用温度系数小 COG(NP0)材质 电容,选用国际一线品牌,保证射频一致性和读卡的稳定性。


规格参数

Ø 工作电压:3.3V(推荐工作电压,工作电压低于 3.3V 会影响读卡距离)

Ø 3.3V 电源纹波≤50mV(电源纹波大会影响读卡)

Ø 工作电流:≤50mA@3.3V

Ø 工作频率:13.56MHz

Ø 支持IIC接口(其他型号请联系销售)

Ø 支持 ISO/IEC14443 TypeA/TypeB 协议, ISO/IEC18092 的 P2P 模式/手机 NFC 支付应用

Ø 支持低功耗卡检测(LPCD)功能

Ø 工作温度:-30~75℃

Ø 储存温度:-40~85℃


应用范围

电动自行车,电动车或新能源充电设备;

物联网净水器,水控或智能水表终端;

智能门锁,门禁通道机等;

一卡通或共享刷卡支付设备;

医疗康复设备或医疗保健养生器械;

其他需要 13.56M 射频读卡应用场景


规格书

联系客服获取


功能分布图



接线原理

读卡模块采用 3.3V 供电,通过I2C 接口与用户 MCU 相连。如果用户单片机是 5.0V 供电,接口需要电平转换电路,不能直接 连读卡模块。采用 6Pin-2.54 间距单排插针或者连接器,读卡模块正反面有对应丝印标注,按照上面顺序接线,和市面上其它主 流厂家读卡模块线序兼容。

321


注意事项

选择IIC 接口时,模块主控作为 IIC 从器件,模块内部地址ADR0-ADR5 已全部拉低,器件地址为:

123

读卡模块工作时产生 13.56M无线电干扰,可能需要用户对干扰采取切实可行措施,避免对板子上其它电路产生干扰;

读卡模块安装位置应远离金属外壳,大面积覆铜电路板等金属屏蔽物,以免影响读卡距离;读卡模块采用 3.3V 供电,

引线过长、引线过细、单排针氧化、单排针接触不良等会导致供电电压或其它信号异常,导致不读卡或读卡不稳定。

读卡模块安装时,天线线圈面朝外面安装。相关驱动请联系技术支持。
