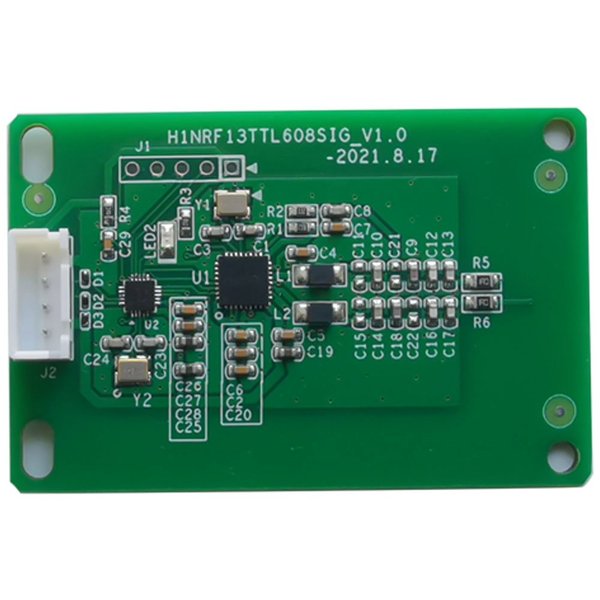

刷卡模组 RXNTTL6083V3V1.0
分享到:

刷卡模组 RXNTTL6083V3V1.0

产品详情

产品概述

刷卡模组RXNTTL6083V3V1.0(明月刀系列射频读卡模块简称TTL608)采用兼容RC523非接触式读写卡芯片,选用一线品牌物料,支持TTL接口,基于专业设备元件参数调试,读卡性能稳定可靠,已批量市场验证。


功能特点

和同类射频IC卡感应模块相比,选用元器件品质好,生产出来读卡模块读卡稳定性、一致性都优于其它厂家产品。

  • 1、选用原装读卡芯片兼容RC523,产品批量读卡一致性、稳定性都得到保证,其它厂家读卡模块有的选用引脚兼容读卡IC,产品故障率和读卡稳定性和原装芯片有差异。

  • 2、选用日本TDK线绕电感,电感额定电流250mA,读卡时发射电流瞬间增大,电感不会饱和,不影响读卡距离和读卡稳定性。其它厂家读卡模块用0805封装叠层片式电感,物料成本上和线绕电感相差好几倍,叠层片式电感在读卡瞬间发射电流增大,导致电感饱和影响读卡距离和读卡稳定性。

  • 3、选用国内知名品牌晶振,精度10ppm,温度范围-40~85℃。其它厂家读卡模块用49S封装晶振,相比3225封装晶振成本低。另外其它厂家读卡模块晶振靠近板边,有两方面风险,一是,49S封装晶振是板子上最高器件(高5mm),在安装或运输过程中,受外力有碰掉风险,对高度有要求场合不能用。二是,27.12M晶振奇次谐波对板子上其它电路产生干扰,有可能导致整个产品辐射或传导测试超标风险。

  • 4、在供电电源部分做了防护,防止因电源EMC或EMI不好影响读卡功能和距离,谐振电容选用温度系数小COG(NP0)材质电容,选用国际一线品牌,保证射频一致性和读卡的稳定性。


规格参数

Ø 工作电压:3.3V(推荐工作电压,工作电压低于3.3V会影响读卡距离)

   3.3V电源纹波≤50mV(电源纹波大会影响读卡)

Ø 可选支持5.0V电压版本

Ø 工作电流:≤50mA@3.3V

Ø 工作频率:13.56MHz

Ø 支持TTL接口

Ø 支持ISO/IEC14443 TypeA/TypeB协议, ISO/IEC18092的P2P模式/手机NFC支付应用

Ø 支持低功耗卡检测(LPCD)功能

Ø 工作温度:-30~75℃

Ø 储存温度:-40~85℃


应用范围

Ø 电动自行车,电动车或新能源充电设备;

Ø 物联网净水器,水控或智能水表终端;

Ø 智能门锁,门禁通道机等;

Ø 一卡通或共享刷卡支付设备;

Ø 医疗康复设备或医疗保健养生器械;


规格书

RXNTTL6083V3V1.1(TTL608模块)V1.3.pdf

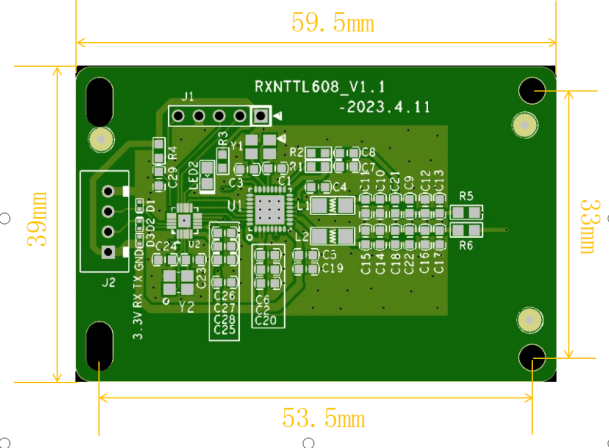

功能分布图

读卡模块采用3.3V供电,通过TTL接口与用户MCU相连。如果用户单片机是5.0V供电,接口需要电平转换电路,不能直接连读卡模块。采用XH-2.54-4AW间距插针或者连接器,读卡模块正反面有对应丝印标注,按照上面顺序接线,和市面上其它主流厂家读卡模块线序兼容。

1J2接口说明

引脚

丝印

说明

1

VCC

电源正极,3.3V(可选支持5.0V电压版本)

2

URXD

串口接收(TTL)

3

UTXD

串口发送(TTL)

4

GND

电源地


接线原理


注意事项

Ø 读卡模块工作时产生13.56M无线电干扰,可能需要用户对干扰采取切实可行措施,避免对板子上其它电路产生干扰;读卡模块安装位置应远离金属外壳,大面积覆铜电路板等金属屏蔽物,以免影响读卡距离;读卡模块采用3.3V供电,引线过长、引线过细、单排针氧化、单排针接触不良等会导致供电电压或其它信号异常,导致不读卡或读卡不稳定。

Ø 读卡模块安装时,天线线圈面朝外面安装。相关驱动请联系技术支持。


联系电话:155 1759 3550(微信同号)
