射频IC卡感应模块 RXNSPI8PIN3V3V1.0
分享到:

射频IC卡感应模块 RXNSPI8PIN3V3V1.0

产品详情

产品概述

射频 IC 卡感应模块 RXNSPI8PIN3V3V1.0(以下简称读卡模块)采用 NXP 公司 CV520 非接 触式读写卡芯片,选用一线品牌阻容、晶振、电感等物料,基于专业设备参数调试,读卡性能稳 定可靠,已得到批量验证。


功能特点

和市场同类读卡模块相比,选用元器件品质好,读卡模块读卡稳定性、读卡一致性都优于其 它厂家产品。

  • 1选用 NXP 原装读卡芯片 CV520,批量产品读卡一致性、稳定性有保证。部分厂家读卡模 块选用国内引脚兼容读卡 IC,产品故障率和读卡稳定性和原装进口芯片有差异。

  • 2选用日本 TDK 线绕电感,电感额定电流 250mA,读卡时发射电流瞬间增大,电感不会饱 和,不影响读卡距离和读卡稳定性。其它厂家用 0805 封装叠层片式电感,物料成本上和线绕电 感相差几倍,叠层片式电感在读卡瞬间发射电流增大,导致电感饱和影响读卡距离和读卡稳定性。

  • 3用知名品牌晶振,精度 10ppm,温度范围-40~85℃。其它厂家用 49S 封装晶振,相比 3225 封装晶振成本低。另外其它厂家读卡模块晶振靠近板边,有两方面风险,一是 49S 封装晶振是板子上最高器件(高约 5mm),在安装或运输过程中受外力有碰掉风险,对高度有要求场合不 合适。二是晶振靠近板边放置,晶振奇次谐波更容易通过空间辐射出来,对板子其它电路产生干 扰,可能导致整个产品辐射或传导超标的风险。

  • 4谐振电容选用温度系数小 COG(NP0)材质,选用国际一线品牌电容,保证射频一致性和 读卡的稳定性。


规格参数

工作电压:3.3V(推荐工作电压,工作电压低于 3.3V 会影响读卡距离)   3.3V 电源纹波≤50mV(电源纹波大会影响读卡性能)

工作电流:≤50mA@3.3V

工作频率:13.56MHz

支持 ISO/IEC 14443 TypeA 通信协议

读卡类型:mifare1 S50mifare1 S70

工作温度:-20~85

储存温度:-30~85


应用范围

电动自行车或新能源充电设备

直饮水机

共享刷卡设备

医疗保健设备


规格书

‍联系客服获取

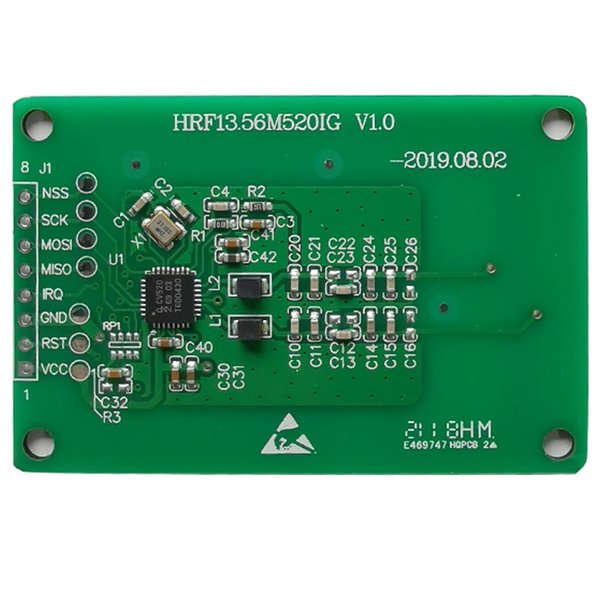

功能分布图

板子尺寸:40*30mm

定位孔:上下距板边 2.8mm,左边距板边 3mm,定位孔直径 3.2mm。

9856


接线原理

读卡模块采用 3.3V 供电,通过 SPI 接口与用户 MCU 通讯,如果用户单片机是 5V 供电,SPI 接口最好有电平转换,不能直接连读卡模块,避免烧坏读卡模块。 采用 7Pin-2.54 间距单排插针,读卡模块正反面有线序标注,按照线序对应接线。

1701740175165856




注意事项

为保证读卡稳定性,建议 SPI 的 CLK 时钟信号工作频率≤2MHz,引线越长时钟频率越低。

为减少读卡 SPI 接口信号被干扰,主板到读卡模块走线尽可能短,SPI 信号增加驱动芯片。 如果主控单片机到读卡模块引线距离超过 10cm,且无法减少走线长度,建议降低读卡时 钟频率,SPI 接口增加驱动芯片。

读卡模块工作时产生 13.56M 无线电干扰,可能需要用户对干扰采取切实可行措施,避免 对板子上其它电路产生干扰。

读卡模块安装应远离金属外壳,大面积覆铜电路板等金属屏蔽物体,以免影响读卡距离。

读卡模块安装时,天线线圈面朝外面安装。

读卡模块采用 3.3V 供电,引线过长、引线过细、排针氧化、排针接触不良等都有可能导致不读卡或读卡不稳定。
