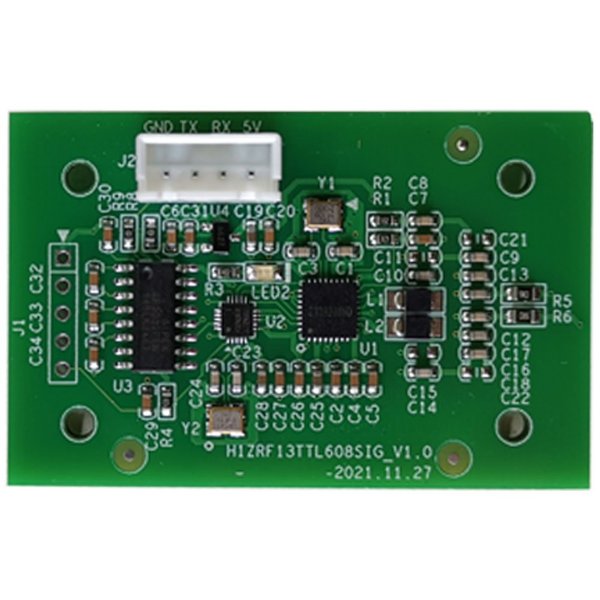

产品概述

RXN2326085V0 (明月刀系列射频读卡模块简称 TTL608_232)采用兼容 RC523 非接触式读写卡芯片,选用一线品牌物料,使用 RS-232 接口,基于专业设备元件参数调试,读卡性能稳定可靠,已批量市场验证。


功能特点

和同类射频 IC 卡感应模块相比,RS232接口射频模组选用元器件品质好,生产出来读卡模块读卡稳定性、一致性都优于其它厂家产品:

1、选用原装读卡芯片兼容 RC523,产品批量读卡一致性、稳定性都得到保证,其它厂家读卡模块有的选用引脚兼容读卡 IC,产品故障率和读卡稳定性和原装芯片有差异。

2、选用日本 TDK 线绕电感,电感额定电流 250mA,读卡时发射电流瞬间增大,电感不会饱和,不影响读卡距离和读卡稳定性。其它厂家读卡模块用 0805 封装叠层片式电感,物料成本上和线绕电感相差好几倍,叠层片式电感在读卡瞬间发射电流增大,导致电感饱和影响读卡距离和读卡稳定性。

3、选用国内知名品牌晶振,精度 10ppm,温度范围-40~85℃。其它厂家读卡模块用 49S 封装晶振, 相比 3225 封装晶振成本低。另外其它厂家读卡模块晶振靠近板边,有两方面风险,一是,49S 封装晶振是板子上最高器件(高 5mm),在安装或运输过程中,受外力有碰掉风险,对高度有要求场合不能用。二是, 27.12M 晶振奇次谐波对板子上其它电路产生干扰,有可能导致整个产品辐射或传导测试超标风险。

4、在供电电源部分做了防护,防止因电源 EMC 或 EMI 不好影响读卡功能和距离,谐振电容选用温度系数小 COG(NP0)材质电容,选用国际一线品牌,保证射频一致性和读卡的稳定性。

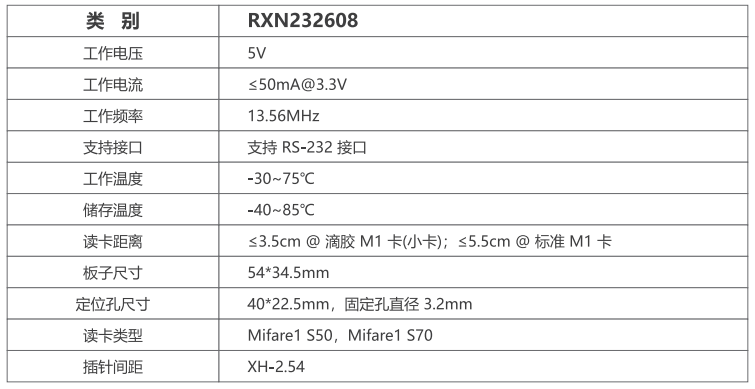

规格参数


应用范围

➢   电动自行车,电动车或新能源充电设备;

➢   物联网净水器,水控或智能水表终端;

智能门锁,门禁通道机等;

一卡通或共享刷卡支付设备;

医疗康复设备或医疗保健养生器械;

其他需要射频读卡应用场景;


规格书

RXN2326085V0 小尺寸射频读卡模组.pdf

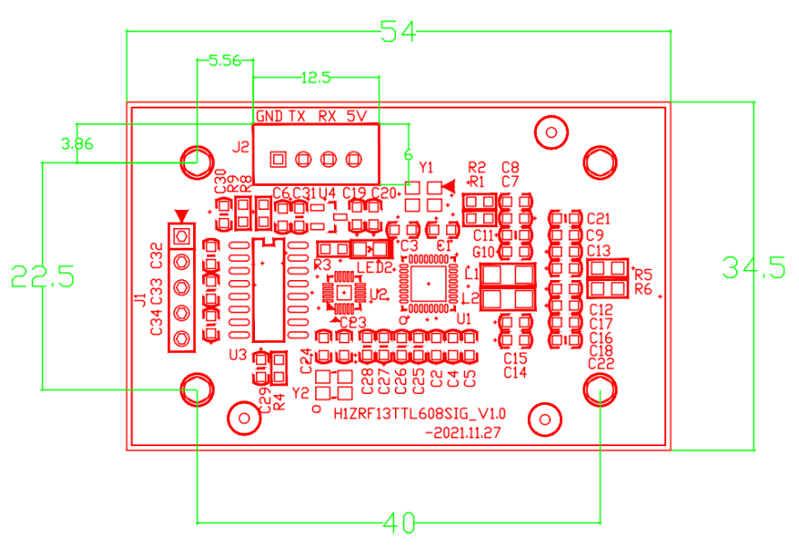

功能分布图


接线原理

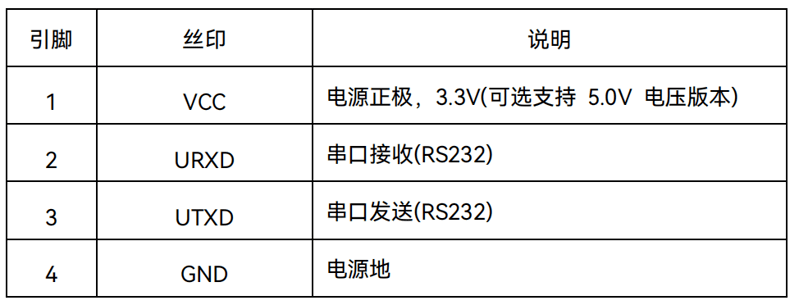

读卡模块采用 5.0V 供电,通过 RS-232 接口与用户 RS-232 转换器相连。如果用户采用非 5.0V 供电, 接口需要电平转换电路,不能直接连读卡模块。可采用 XH-2.54-4AW 间距插针或者连接器,读卡模块正 反面有对应丝印标注,按照上面顺序接线。

789


注意事项

➢读卡模块工作时产生 13.56M 无线电干扰,可能需要用户对干扰采取切实可行措施,避免对板子上其它电路产生干扰;读卡模块安装位置应远离金属外壳,大面积覆铜电路板等金属屏蔽物, 以免影响读卡距离;读卡模块采用 5.0V 供电,引线过长、引线过细、单排针氧化、单排针接触 不良等会导致供电电压或其它信号异常,导致不读卡或读卡不稳定。

➢读卡模块安装时,天线线圈面朝外面安装。相关配置 485 地址上位机软件的获取请联系技术支持。
