RXES2E579V2.0 以太网模组
分享到:

RXES2E579V2.0 以太网模组

产品详情

产品概述

RXES2E579V2.0是一款工业级串行以太网模块,它支持 TCP 服务器、TCP 客户端和 UDP 模式。串口的默认波特率为 115200bps。RXES2E579V2.0 支持《以太网终端配置软件》(适用于 Windows 的配置工具)进行配置。采用双排针封装用户可方便快速集成于自己的产品中,缩短研发周期和终端产品的上市时间。


功能特点

支持 IEEE 802.3 协议

支持 DHCP 客户端自动获取 IP 地址

支持域名解析获取 IP 地址

支持网口配置参数(任何情况下一根网线就可以配置参数),同时也支持串口配置

支持 1 路 UART(TTL 电平)接口,串口波特率默认115200bps

一路打印输出口,监控 CPU 的运行状态  支持 1 路 TCP 连接

4 路输入接口,4 路输出接口,输出指令支持脉冲输出,内部带定时器

工作模式:网络透传模式,指令模式(指令模式支持 ModBusTcp 协议)

尺寸:43.67 x34.6x 23.7mm

电压:5~12V 宽电压供电,支持 3.3V 供电,支持模块硬断电重启

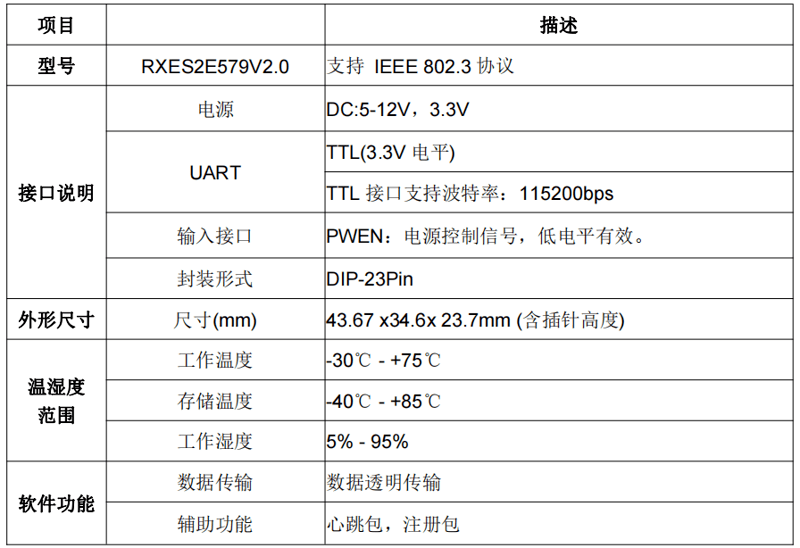

规格参数


应用范围

工业传感器和控制器,物联网数据采集设备

车载导航设备,数据显示与手持设备

电动自行车,电动车或新能源充电设备

一卡通或共享刷卡设备,考勤和终端设备

设备远程监控与维护,生产资产追踪和监控

安防与消防领域,物联网工程项目集成等


规格书

RXES2E579V2.0以太网模组硬件手册 V1.0.pdf



功能分布图

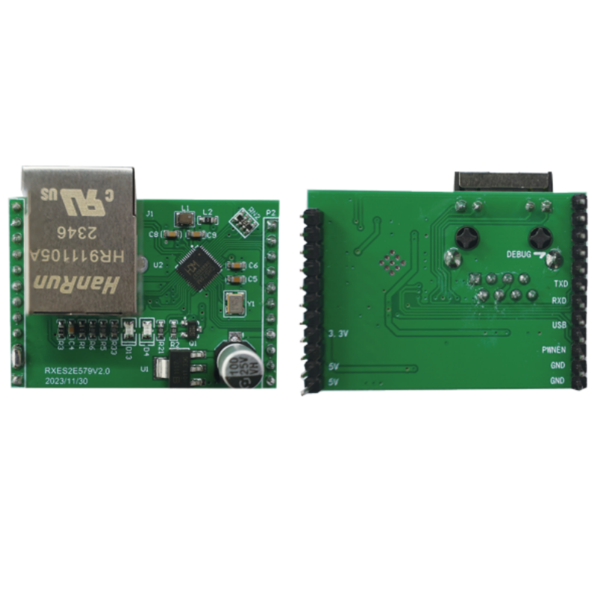

RXES2E579V2.0 模块接口包括:1 路 UART、电源输入、电源控制、网络指示灯。为方便客户研发及批量 生产,通过双排插针插接到用户主板上,模块正反面照片

2

1

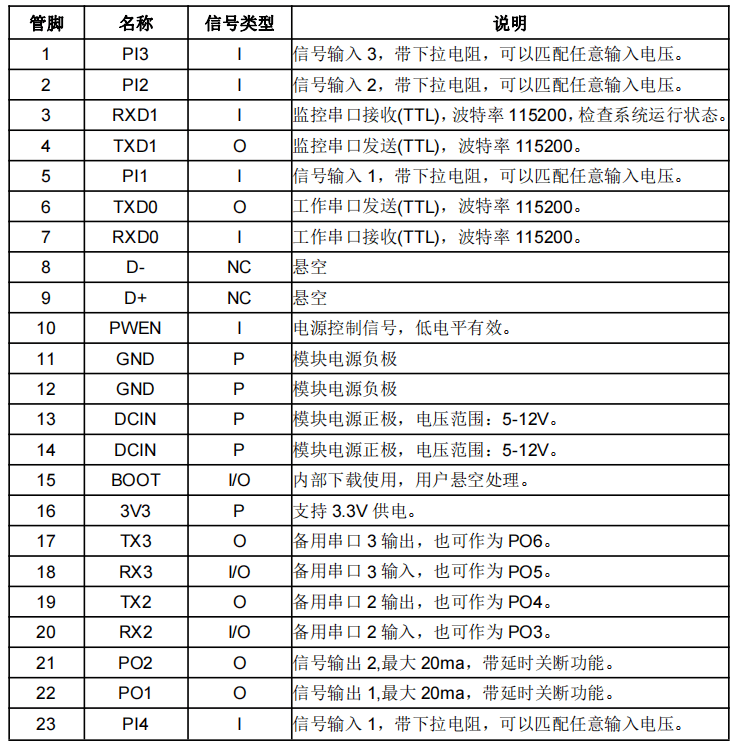

设计请注意模块输入和输出接口的电平匹配,避免损伤模块。 NC 表示未使用引脚,悬空处理 P 表示电源类引脚; I 表示输入引脚; O 表示输出引脚。

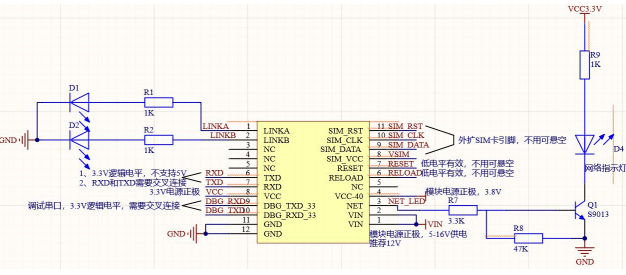

接线原理


注意事项

为方便用户测试,可申请配套评估板,通过PC 端配置工具,对模块快速熟悉、评估、测试,评估板如图2.4 所示。通过 Micro USB 口或 RS232 接口和电脑通讯,推荐使用 USB 接口。USB 转串口采用 CP2102 芯片,Windows7 系统需用户安装驱动,驱动可从网盘上下载,Windows10 系统不用安装驱动。模块插在评估板时,先确认模块和评估板引脚是否相对应,然后接 DC12V 电源适配器给评估板供电。模块插拔时先切断12V 电源,避免热插拔把模块烧坏。
