RXGBDS724
分享到:

RXGBDS724

产品详情

主板简介

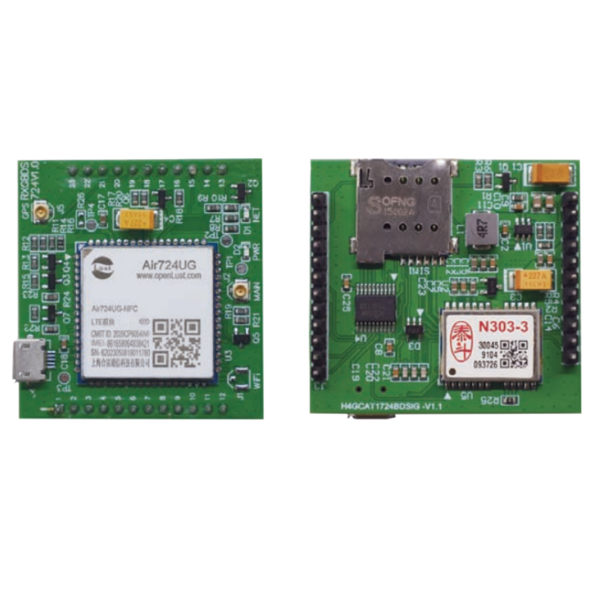

RXGBDS724(BDS/GPS+4G CAT1 定位透传模组)是一款小巧灵活,功能丰富的透传定位模组,适用于移动、联通、电信 4G 网络。以“透传+定位”作为功能核心,采用双排针封装用户可方便快速集成于自己的产品中,缩短研发周期和终端产品的上市时间。“透传+定位”模组采用纯正“中国芯”的泰斗微电子定位模块和CAT1模块且已批量市场验证。


功能特点

Ø 支持4G全网通,即支持移动、联通、电信4G网络

Ø 支持UART(TTL电平)接口,串口最高速率460800bps

Ø 支持2路TCP/UDP连接

Ø 每路连接支持8K Bytes发送缓冲区和8K Bytes接收缓冲区

Ø 支持多种工作模式:网络透传模式、MQTT模式、阿里云(一型、一机一密)、OneNET、腾讯云透传

Ø 支持BDSB1/GPSL1/GlONASSL1频点(三选二),支持单模定位

Ø 定位精度(开阔地)<3米

Ø 支持蓝牙/Wifi嗅探器(WifiScan)定位(选配)

Ø 支持软件参数一键配置

Ø 支持串口AT命令配置功能

Ø 支持注册包(注册包内容、发送方式)、心跳包(心跳包内容、发送方式、发送间隔时间)功能

Ø 报文支持ICCID、IMEI、自定义数据三种方式

Ø 支持网络FOTA升级设备固件

Ø 尺寸:41.8 x 44.5 x 12.7mm

Ø 电压:5~16V宽电压供电


规格参数


应用范围

Ø 工业传感器和控制器,物联网数据采集设备

Ø 车载导航设备,数据显示与手持设备

Ø 电动自行车,电动车或新能源充电设备

Ø 一卡通或共享刷卡设备,考勤和终端设备

Ø 设备远程监控与维护,生产资产追踪和监控

Ø 安防与消防领域,物联网工程项目集成等


规格书

RXGBDS724V1.0(CAT1+北斗定位透传模组)V1.2(1).pdf


功能分布图


接线原理


注意事项

为方便用户测试,可申请配套评估板,通过 PC 端配置工具,对 RXGBDS724 模块快速熟悉、评 估、测试,评估板如图 2.4 所示。通过 Micro USB 口或 RS232 接口和电脑通讯,推荐使用 USB 接口。USB 转 串口采用 CP2102 芯片,Windows7 系统需用户安装驱动,驱动可从网盘上下载,Windows10 系统不用安装驱 动。RXGBDS724 模块插在评估板时,先确认模块和评估板引脚是否相对应,然后接 DC12V 电源适配 器给评估板供电。模块插拔时先切断 12V 电源,避免热插拔把模块烧坏。
