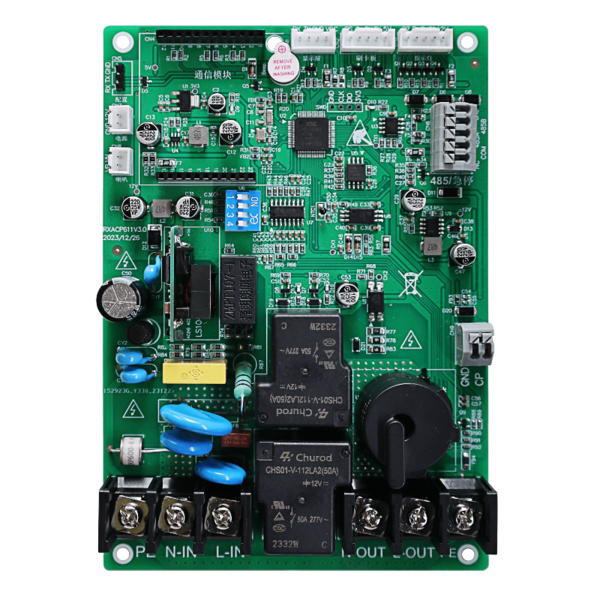

7KW充电桩主板ACP611
分享到:

7KW充电桩主板ACP611

产品详情

主板简介

ACP611(7KW 交流充电桩智能控制主板)是由郑州睿讯微电子有限公司自主方案设计,并完全符合国家标准 GB/T18487.1-2023 的 7KW 交流充电桩智能控制主板,搭配充电枪可为电动汽车提供交流电能。该主板具有丰富的外围扩展接口,通过选配其它配件,如:工业级显示屏、指示灯板、读卡器、4G/有线网络通讯模块等,可实现客户不同产品定位,以及不同应用场景覆盖。包含即插即充、离线刷卡充电、刷卡扫码在线运营充电等。充电主板具有多重保护功能,输入输出具备双重安全保护措施,充电时可实时监测充电电缆的连接状态,连接异常时立即终止充电,确保充电过程中的人员和车辆安全。


ACP611(7KW 交流充电桩智能控制主板)充电桩主板具有多重保护功能,输入输出具备双重安全保护措施,充电时可实时监测充电电缆的连接状态,连接异常时立即终止充电,确保充电过程中的人员和车辆安全。


功能特点

 采用 ARM Cortex-M4F 高性能处理器

 硬件看门狗及外置加密电路

 超低待机功率

 精准计量电路

 485 接口(预留)

 4G 通讯接口(可扩展)

 温度检测、急停检测、粘连检测、过流检测、故障检测

 灯带及显示屏接口

带隔离的 CP 信号检测

 语音播报

FOTA 远程升级

兼容性强:可兼容符合 GB/T18487 新老国标所有车型

集成度高,有效降低充电桩厂家生产成本

供电电压:AC220V


规格参数


应用范围

采用工业级电路板设计,安装方便,广泛用于城市住宅区、学校、医院、商业街、地下车库、停车场、市政公共停车区等场所。


规格书

ACP611硬件手册V1.3.pdf



功能分布图


接线原理


注意事项

根据 GBT18487.1-2015《电动汽车传导系统第 1 部分:通用要求》、GBT20234.1-2015《电动汽车传导充电 用连接装置第 1 部分:通用要求》和 GBT20234.2-2015《电动汽车传导充电用连接装置第 2 部分:交流充电接 口》的要求设计和生产的智能控制主板。 ACP611 型交流充电桩智能控制主板通过和屏幕通信显示充电状态,在充电过程中通过对电能表或者计量芯片的查询完成电能的计量。同时智能控制主板会主动检测各个部分的故障,在故障发生时立即做出判断并做出相应动作。
