7KW充电桩主板ACP610
分享到:

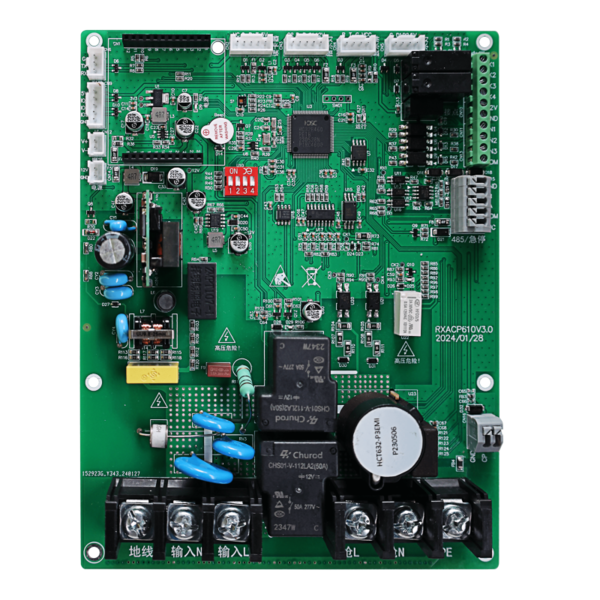

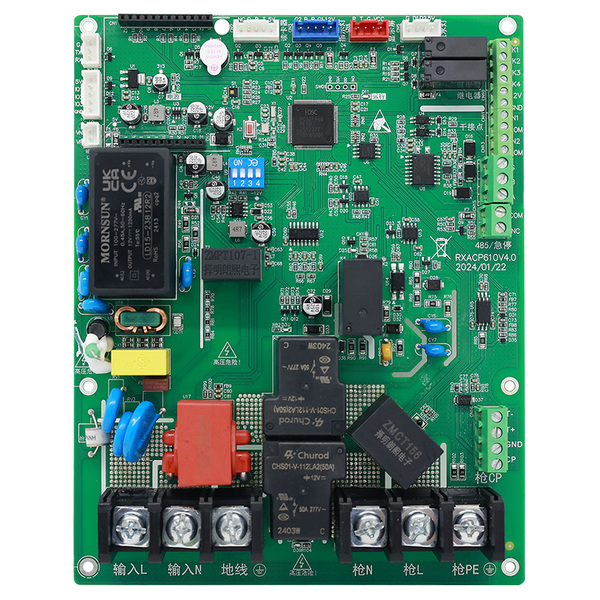

7KW充电桩主板ACP610

产品详情

主板简介

ACP610 型 7KW 交流充电桩智能控制主板是由郑州睿讯微电子有限公司自主研发设计,并完全符合国家标准 GB/T18487.1-2023 的 7KW 交流充电桩控制主板,搭配充电枪可为电动汽车提供交流电能。该控制主板具有丰富的外围扩展接口,通过选配其它配件,如:工业级显示屏、指示灯板、读卡器、4G/有线网络通讯模块等,可实现客户不同产品定位,以及不同应用场景覆盖。包含即插即充、离线刷卡充电、刷卡扫码在线运营充电等。控制主板具有多重保护功能,输入输出具备双重安全保护措施,充电时可实时监测充电电缆的连接状态,连接异常时立即终止充电,确保充电过程中的人员和车辆安全。


采用工业级电路板设计,体积仅 190*150mm, 安装方便,可用于落地式或者壁挂式电桩,广泛用于地下车库、停车场、市政公共停车区等场所。


功能特点

● 采用 ARM Cortex-M4F 高性能处理器

● 硬件看门狗及外置加密电路

● 超低待机功率

● 精准计量电路

● 带隔离的 CP 信号检测

● 语音播报

● FOTA 远程升级

● 温度检测、急停检测、粘连检测、过流检测、枪短路检测、接地检测、故障检测

● 兼容性强:可兼容符合 GB/T18487 新老国标所有车型

● 集成度高,有效降低充电桩厂家生产成本

● 供电电压:220VAC

● 485 接口(预留)

● 4G 通讯接口(可扩展)

● 灯带及显示屏接口

● AC漏保/B型漏保(可选)

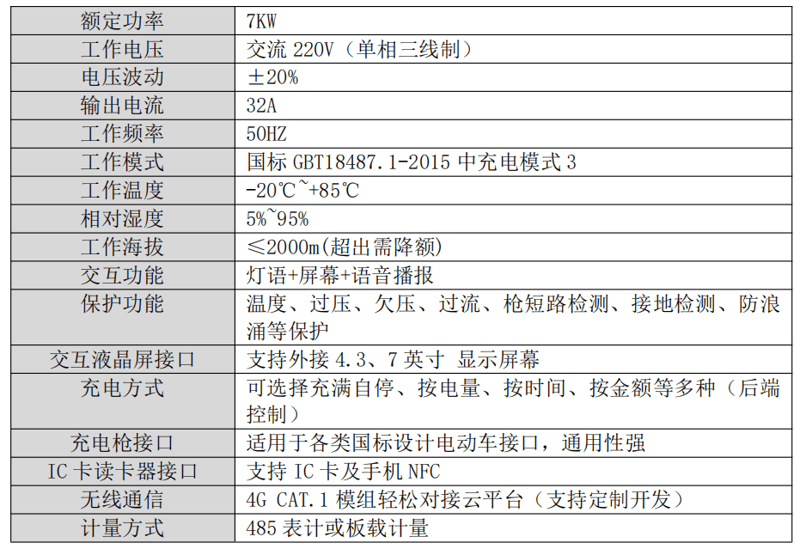

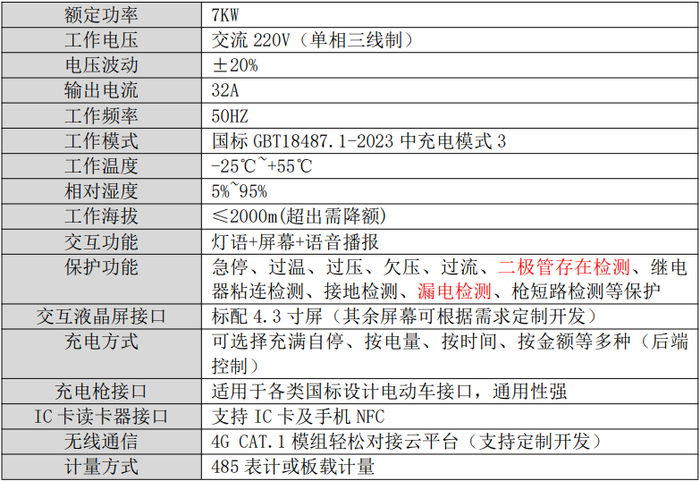

规格参数


应用范围

采用工业级电路板设计,安装方便,广泛用于城市住宅区、学校、医院、商业街、地下车库、停车场、市政公共停车区等场所。


规格书

ACP610硬件手册V2.2.pdf

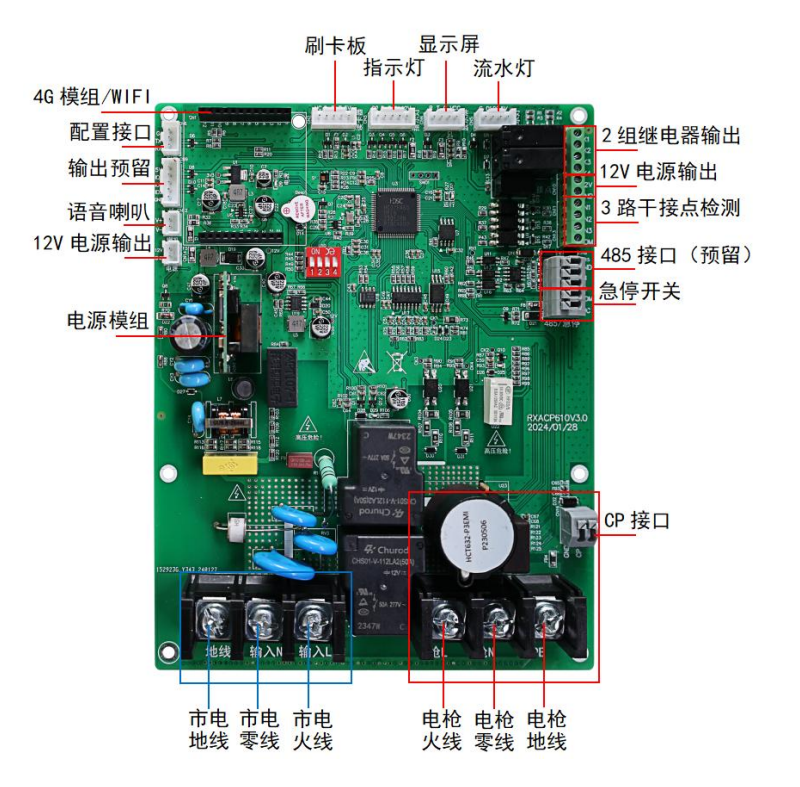

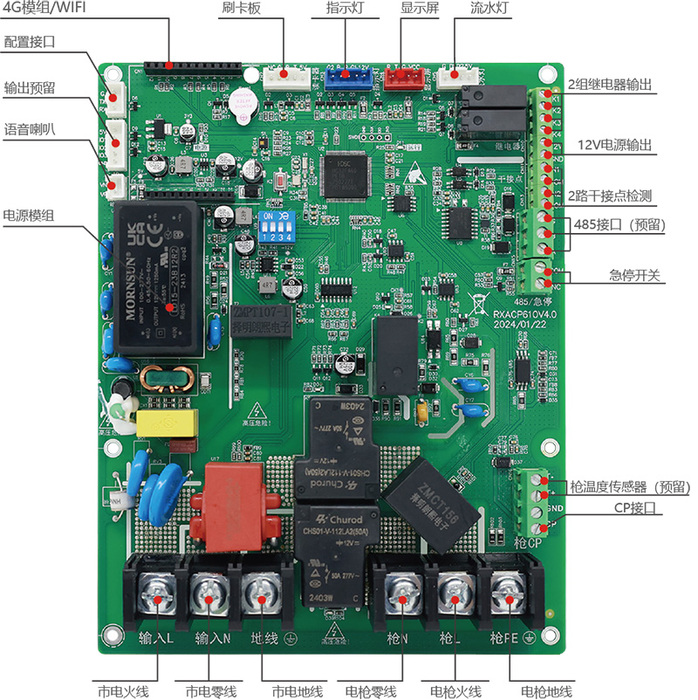

功能分布图

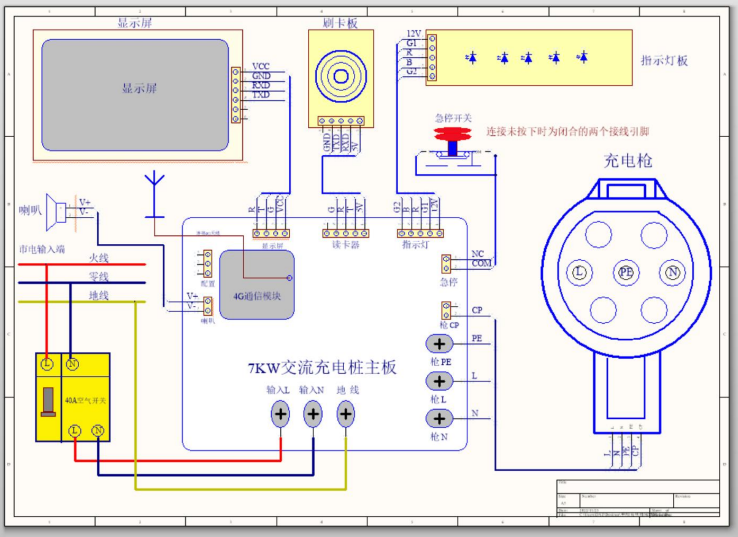

接线原理


注意事项

ACP610型控制主板严格按照国家相关标准设计。但是,对于电气设备而言,安全涉及到其测试、试运行、安装、操作及维护的全过程,不正确的使用或误操作或将有以下潜在风险:

1对操作者或第三方的生命和人身安全造成危害;

2损坏主板的同时造成其他财产损坏或损毁;

安全警告:

使用全过程为避免损失,需要严格遵循以下安全注意事项

l 所有的测试、安装必须专业技术人员完成;

l 专业技术人员必须经过专门的培训;

完整阅读过本手册并掌握操作相关安全事项。
