主板简介
ACP620型14KW交流充电桩智能控制主板（以下简称ACP620型控制主板）是由郑州睿讯微电子有限公司自主研发设计，并完全符合国家标准GB/T18487.1-2023的14KW交流充电桩控制主板，搭配充电枪可为电动汽车提供交流电能。该控制主板具有丰富的外围扩展接口，通过选配其它配件，如：工业级显示屏、指示灯板、读卡器、4G/有线网络通讯模块等，可实现客户不同产品定位，以及不同应用场景覆盖。包含即插即充、离线刷卡充电、刷卡扫码在线运营充电等。控制主板具有多重保护功能，输入输出具备双重安全保护措施，充电时可实时监测充电电缆的连接状态，连接异常时立即终止充电，确保充电过程中的人员和车辆安全。
功能特点

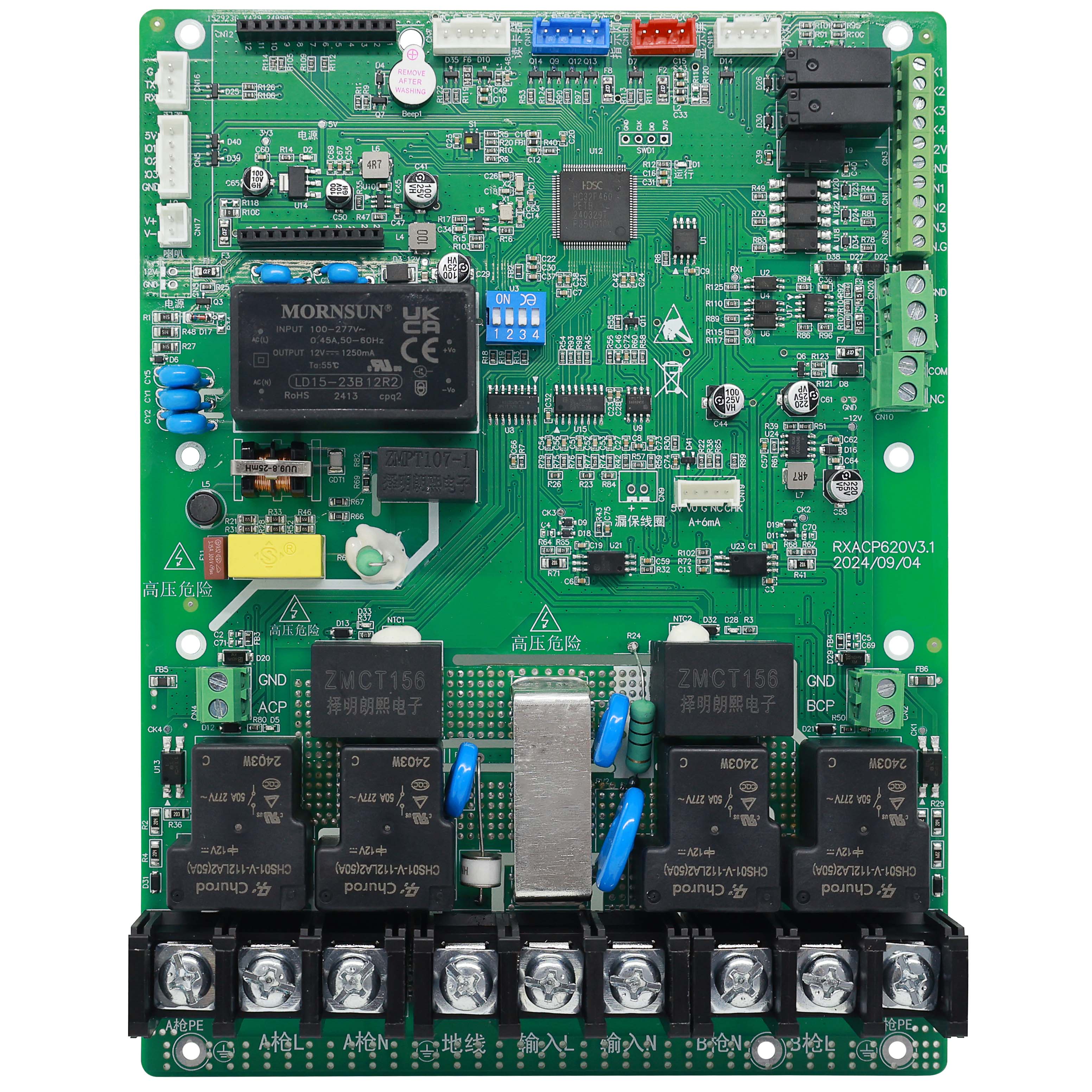

RXACP620V3.1
采用小华ARMCortex-M4F内核通用MCU(512KBFlash，192KBSRAM，主频最高可达200MHz)。
供电选用金升阳大功率电源模块，体积小，可靠性高，高效节能。
独立温度传感器，温度采样更加准确。
高精度电能计量芯片及电压电流互感器，全隔离设计方案。
总线采用铜排设计，减少发热量。

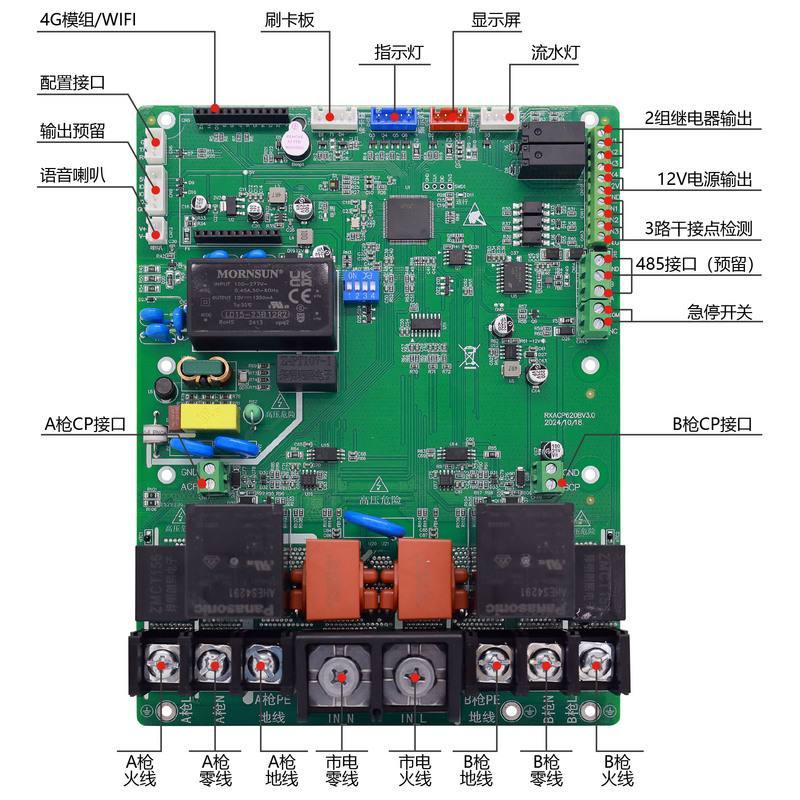

RXACP620BV3.0
采用小华ARMCortex-M4F内核通用MCU(512KBFlash，192KBSRAM，主频最高可达200MHz)
供电选用金升阳大功率电源模块，体积小，可靠性高，高效节能。
采用松下电器高可靠继电器，具有高可靠性、功耗低、响应快、寿命长等特点。
独立温度传感器，温度采样更加准确。
高精度电能计量芯片及电压电流互感器，全隔离设计方案。
每通道独立B型漏电保护器，可以确保每个通道都具备独立的漏电保护功能，提高电气系统的安全性和可靠性。
总线采用更大的进线接线端子，更高的通流量，减少发热量，更加可靠。
采用继电器自带辅助接点检测粘连。

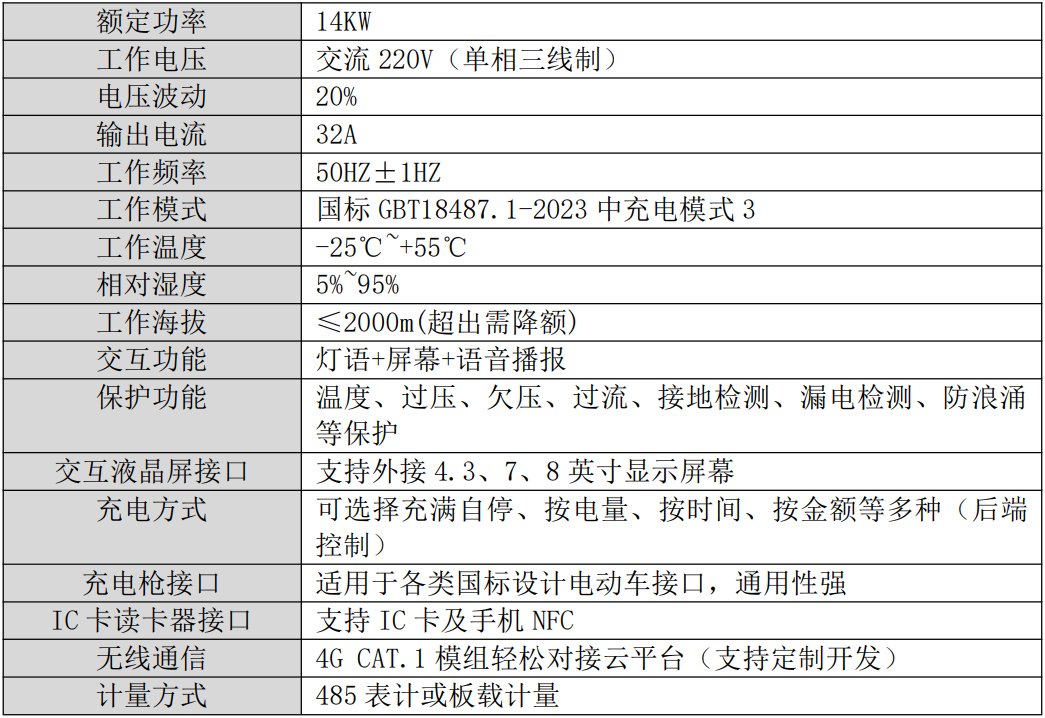

规格参数
应用范围
采用工业级电路板设计，安装方便，广泛用于城市住宅区、学校、医院、商业街、地下车库、停车场、市政公共停车区等场所。
规格书

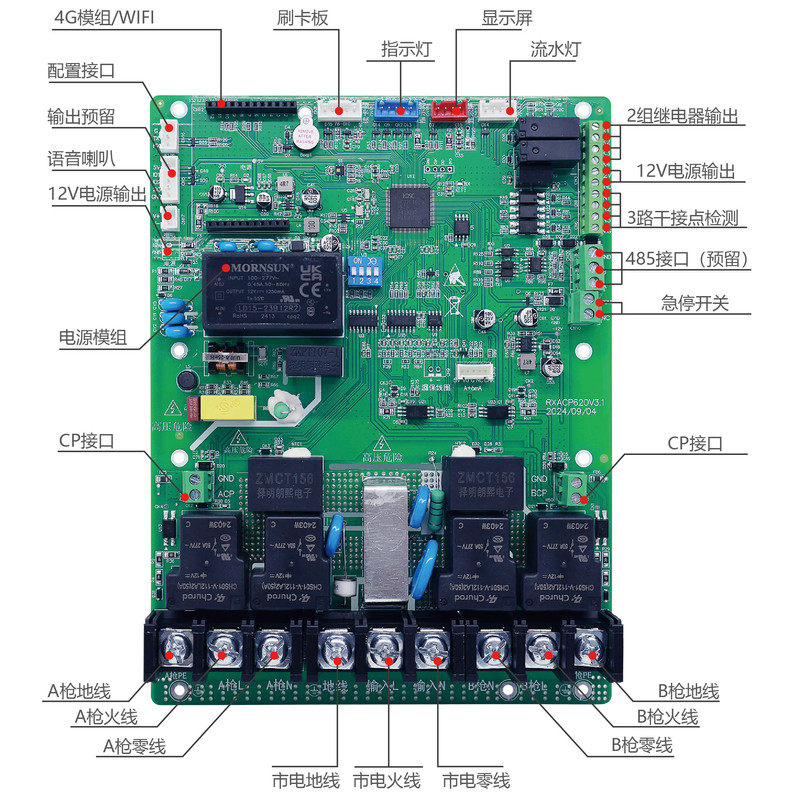

功能分布图

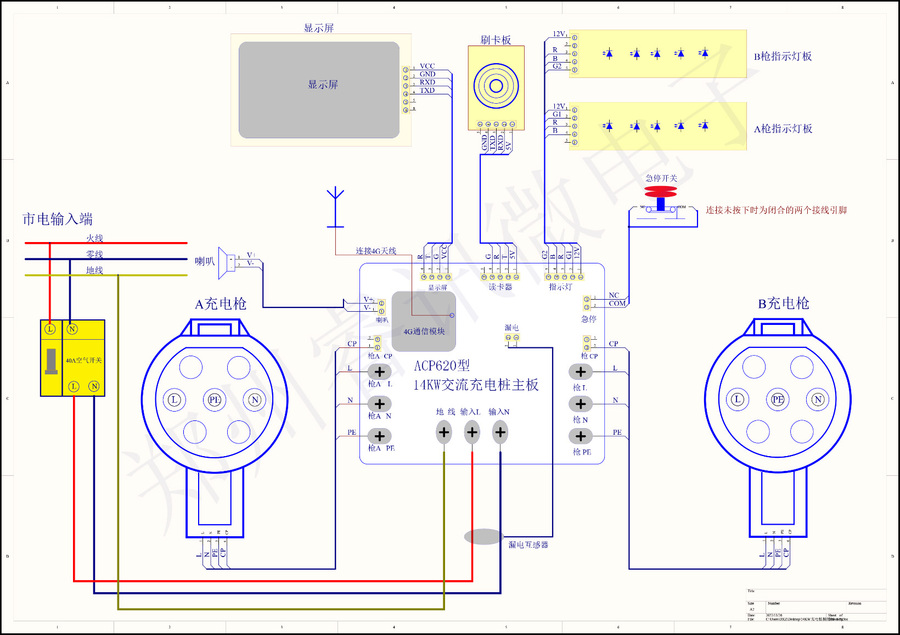

接线原理
注意事项
（1）电源线必须要使用16平方以上的铜线，枪线必须要使用6平方以上的铜线，以免电缆过细导致发热引起火灾事故。
（2）电源线和枪线端子必须要使用符合要求的铜鼻子。
（3）电源线和枪线紧固螺丝必须拧紧，否则会引起端子发热导致烧毁。
ACP620型控制主板严格按照国家相关标准设计。但是，对于电气设备而言，安全涉及到其测试、试运行、安装、操作及维护的全过程，不正确的使用或误操作或将有以下潜在风险：
1对操作者或第三方的生命和人身安全造成危害；
2损坏主板的同时造成其他财产损坏或损毁；
！安全警告：
使用全过程为避免损失，需要严格遵循以下安全注意事项：
l 所有的测试、安装必须且仅有专业技术人员完成；
l 专业技术人员必须经过专门的培训；
l 完整阅读过本手册并掌握操作相关安全事项。
不当的连接可能对主板造成损坏，不可擅自更改充电桩主板的内部元器件，由此造成的损失本公司将不承担质保和连带责任！
